Exemens CERPE - GTE |
exemples de questions
2.2 GHT :
2.3 GEA
2.4 GST
Examens USIE :
prescription
Contrôle
mesure
|
|
.
|
2.2 Technique du bâtiment (GHT) - Technique
d’éclairage
|
| Taxinomie : Réponse exacte =
maximum de points Réponse fausse ou incomplète = 0 pt
Nombre de points obtenus : …………./ 44 pts Note :
…………………
|
Dans quelle plage de longueur
d’onde se situe le rayonnement visible ? |
1 pt |
(2.2.1.1) |
|
|
|
Expliquer ce qu’est le
flux lumineux d’une lampe. |
2 pts |
(2.2.1.1) |
|
|
|
Quel rapport permet de
déterminer le facteur de réflexion utilisé en technique de l’éclairage ? |
2 pts |
(2.2.1.1) |
|
|
|
Définir ce qu’est
l’éclairement d’une surface. |
2 pts |
(2.2.1.1) |
|
|
|
Comment fait-on pour
déterminer le rendement d’un luminaire ? |
1 pt |
(2.2.1.1) |
|
|
|
Quels sont les 3 niveaux
différents de température de couleur ? |
2 pts |
(2.2.1.2) |
|
|
|
Expliquer le processus du
cycle halogène d’une lampe halogène. |
2 pts |
(2.2.1.2) |
|
|
|
Donner l’efficacité
lumineuse et la durée de vie d’une lampe à vapeur de mercure haute pression. |
2 pts |
(2.2.1.2) |
|
|
|
A quoi sert la self standard
dans une armature TL ? |
2 pts |
(2.2.1.2) |
|
|
|
Qu’est-ce qu’une
LED ? |
1 pt |
(2.2.1.2) |
|
|
|
Cite 2 différents lieux pour
l’utilisation de lampes à vapeur de sodium. |
2 pts |
(2.2.1.2) |
|
|
|
Donner 2 avantages et 2
inconvénients de la lampe à vapeur de sodium basse pression. |
2 pts |
(2.2.1.2) |
|
|
|
Quels types de lampes peut-on
varier avec un variateur à coupure de phase ascendante ? (3 réponses) |
2 pts |
(2.2.1.3) |
|
|
|
Par quel accessoire est
remplacé la self standard et le starter dans les armatures TL ? |
1 pt |
(2.2.1.3) |
|
|
|
Quel est le but de la norme
SIA 380/4 ? |
2 pts |
(2.2.1.4) |
|
|
|
Quel est le but d’un
éclairage de secours ? |
2 pts |
(2.2.1.5) |
|
|
|
|
2.2 Technique du bâtiment (GHT) - Appareils
électrothermiques
|
|
Citer 2 sortes de plaques en
fonte ? |
2 pts |
(2.2.2.1) |
|
|
|
De quelle manière se fait la
régulation de la température d’un four ? |
1 pt |
(2.2.2.1) |
|
|
|
Quelle est la fréquence et la
tension délivrée par le magnétron d’un four à micro-ondes ? |
2 pts |
(2.2.2.1) |
|
|
|
Citer les éléments
principaux d’un frigo à compression et quel élément se trouve dans le
frigo ? |
2 pts |
(2.2.2.1) |
|
|
|
Combien de litres d’eau
sont-ils nécessaires pour effectuer un programme complet de lavage d’un
lave-vaisselle ? |
1 pt |
(2.2.2.1) |
|
|
|
Expliquer le principe du
lavage à l’aide d’un lave linge ? |
2 pts |
(2.2.2.1) |
|
|
|
De quelle façon est
constitué un corps de chauffe en stéatite d’un chauffe-eau et citer un avantage et
un désavantage ? |
2 pts |
(2.2.2.2) |
|
|
|
|
2.2 Technique du bâtiment (GHT) - Système de chauffage électrique
|
|
Quels sont en moyenne les
besoins calorifiques en W/m2 pour des bâtiments
isolés et non-isolés ? |
2 pts |
(2.2.3.1) |
|
|
|
Quelle est différence entre
un chauffage à accumulation et un chauffage direct ? |
2 pts |
(2.2.3.2) |
|
|
|
|
2.3 Entraînements électriques (GEA) - Moteur asynchrone
triphasé
|
| Nombre de points
obtenus : …………../ 18 pts Note : …………………
|
De quelle façon simple
peut-on créé un champ tournant ? |
2 pts |
(2.3.1.1) |
|
|
|
Un moteur peut-il démarrer
sur une phase ? Si non, comment ? |
2 pts |
(2.3.1.1) |
|
|
|
Quelle différence fait-on
entre " moment du couple moteur " et " moment du couple
électromagnétique " ? |
2 pts |
(2.3.1.1) |
|
|
|
Donner la définition du
glissement. |
2 pts |
(2.3.1.1) |
|
|
|
Dans le cas de moteur à cage
d’écureuil, quel est le rapport entre le courant de démarrage et le courant nominal
du moteur ? |
2 pts |
(2.3.1.1) |
|
|
|
On lit sur la plaquette
signalétique d’un moteur P = 1,7 kW. De quelle puissance s’agit-il ? |
2 pts |
(2.3.1.1) |
|
|
|
Quel avantage présente le
démarrage étoile-triangle sur le démarrage direct ? |
2 pts |
(2.3.1.1) |
|
|
|
Quel système actuel remplace
avantageusement le démarrage étoile-triangle ? |
1 pt |
(2.3.1.1) |
|
|
|
Quel moteur utilise la
variation du nombre de paires de pôles pour le changement de fréquence de
rotation ? |
1 pt |
(2.3.1.1) |
|
|
|
Pourquoi en faisant varier la
fréquence d’alimentation d’un moteur, la fréquence de rotation varie ? |
2 pts |
(2.3.1.1) |
|
|
|
|
2.4 Techniques des systèmes (GST)- Technique
de supervision
|
| de points obtenus : ………..…/
24 pts Note : …………………
|
Citer 2 principes physiques
de mesure analogique de température. |
2 pts |
(2.4.1.1) |
|
|
|
Citer 2 milieux (endroits)
où des contacts " Reed " sont utilisés ? |
1pt |
(2.4.1.1) |
|
|
|
Quelle est la différence
fondamentale entre une commande et une régulation ? |
1 pt |
(2.4.1.1) |
|
|
|

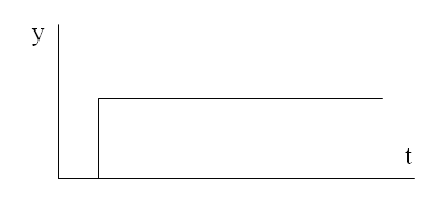

Quel type de régulateur
correspond à la réponse indicielle suivante ?
|
1 pt |
(2.4.1.1) |
|
|
|
Citer 2
exemples de régulation à action quasi-continue. |
1 pt |
(2.4.1.1) |
|
|
|
Quel genre de circuit ne peut
pas être géré par un automate standard ? |
1 pt |
|
|
|
|
|
2.4 Techniques des systèmes (GST)- Connaissance
de base des automates programmables
|
|
Indiquer 2 valeurs usuelles de
tension de cartes de sorties TOR. |
1 pt |
(2.4.2.1) |
|
|
|
Nommer 3 avantages parlant en
faveur de l’utilisation d’un petit API pour gérer une cage d’escalier et
les locaux communs d’un immeuble. Justifier votre réponse. |
2 pts |
(2.4.2.1) |
|
|
|
Citer 3 éléments principaux
qui composent un automate programmable ? |
2 pts |
(2.4.2.1) |
|
|
|
Écrivez un exemple simple
(une ligne) de programmation en langage contact |
2 pts |
|
|
|
|
|
.
2.4 Techniques des systèmes (GST)- Connaissance
de base de bus d’installation
|
|
Une fois la mise en service
effectuée d'un participant au bus KNX/EIB, quelles sont les applications où l'adresse
physique s'avère encore utile ? |
2 pts |
(2.4.3.1) |
|
|
|
A l’aide d’un
schéma, dessiner la plus petite unité à l’intérieur de la topologie KNX/EIB ? |
2 pts |
(2.4.3.1) |
|
|
|
Quel est la fonction de la LED
rouge et du bouton de programmation du coupleur de bus KNX/EIB ? |
2 pts |
(2.4.3.1) |
|
|
|
|
.
2.4 Techniques des systèmes (GST)- Système
de signalisation et d’appel
|
|
Dans le cadre de la norme de
protection incendie, donner la définition d’établissements hébergeant des
personnes? |
2 pts |
(2.4.4.1) |
|
|
|
Quels sont les avantages
d’une installation de distribution de signaux CATV en étoile ? |
2 pts |
(2.4.4.2) |
|
|
|
|
|
