4.2.4.1.1 Le dispositif de réglage de température n'est pas reconnu
comme limiteur de température
Le dispositif de surveillance du débit de l'air déclenche les corps de chauffe lorsque
le débit d'air diminue.
Le limiteur de température doit être placé
à une distance maximum de 1 m des corps-de-chauffe et doit avoir une valeur de consigne
de 85 °C (norme de
protection incendie et directives - Installations aérauliques -)
Le limiteur de température ne doit pas
réenclencher automatiquement après son fonctionnement.
Les installations dans lequelles les
dispositifs limiteur de température et de suveillance du débit de l'air sont insérés
dans le circuit de commande peuvent être exécutés selon l'une des deux variantes
suivantes:
1. Le limiteur de température et le dispositif de
surveillance du débit de l'air commandent respectivement deux contacteurs insérés dans
le circuit principal.
2. Le limiteur de température et le dispositif de
surveillance du débit de l'air commandent un seul contacteur inséré dans le circuit
principal. Dans ce cas, le contacteur doit être choisi en tenant compte du pouvoir de
coupure du coupe-surintensité placé en amont de façon que, lors d'un circuit à l'aval
du contacteur, ses contacts ne puissent pas se souder.
4.2.4.2.1
Par dispositif limiteur de température indépendant, on entend un ensemble constitué
d'un thermostat et d'un limiteur de température fonctionnant indépendamment l'un de
l'autre.
Les installations dans lesquelles les
dispositifs limiteur de température sont insérés dans le circuit de commande peuvent
être exécutées selon l'une des deux variantes suivantes:
1. le thermostat et le limiteur de température
commandent respectivement deux contacteurs insérés dans le circuit principal
2. le thermostat et le limiteur de température
commandent un seul contacteur inséré dans le circuit principal. Dans ce cas, le
contacteur doit être choisi en tenant compte du pouvoir de coupure du coupe-surintensité
placé en amont de façon que, lors d'un court-circuit à l'aval du contacteur, ses
contacts ne puissent pas se souder

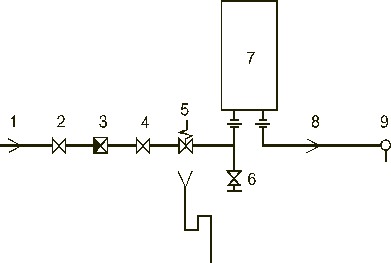

4.2.4.2.2
Disposition de l'appareillage de protection dans la conduite d'amenée d'eau d'un
chauffe-eau sans écoulement libre
 |
1 Conduite d'eau froide 2 Robinet d'amenée 3 Réducteur de pression (nécessaire s'il n'est pas incorporé à la batterie de distribution) 4 Clapet de retenue 5 Soupape de sûreté limitant les surpressions 6 Robinet de vidange 7 Chauffe-eau 8 Conduite d'eau chaude 9 Prise d'eau |
