Installation d'une salle de bain



Les salles de bains se divisent en 3 zones (ou volumes) particulières :


  • zone 0 : zone immergeable
  • zone 1 : largeur de la zone 0 sur une hauteur hauteur maximum de 2,25 m depuis le fond de la baignoire. La zone sous la baignoire est en zone 1 si ouverte



  • zone 2 : largeur de 60 cm après la zone 1 et hauteur de 3 m de puis le sol



  • zone 3 : largeur de 240 cm après la zone 2 et hauteur de 2,4 m (la zone sous la   baignoire est en zone 3 si fermée et accessible par un trappe). Les matériels à agitation par jets pulsés  peuvent être installés dans le volume situé au-dessous de la baignoire si ce  volume n'est  accessible qu'à l'aide d'un outil.
  • "hors zone" les emplacements plus éloignés ou plus haut.



installation possible sécurité  / fils  ( disjoncteur = déclic)
éclairage minimum 1 lampe au plafond ou en applique Volumb_lampe.GIF (6102 octets)disjoncteur 16 A ou fusible de 10 A (les lampes peuvent être sur même disjoncteur que 7 autres lampes au maximum )

fil d'installation : 1,5 mm2

  • interdit dans les volumes 0 et 1
  • autorisé en volume 2 si de classe 2
  • socle et douille DCL interdit en volume 0,1 et 2
  • interdit sur tablier, niches de baignoire ou douche, etc..

Si TBTS

  • interdit en volume 0
  • interdit en volume 1 et 2, sauf si interrupteurs de circuit TBTS 12V avec source hors volume 0, 1  ou 2
prises monophasées
230 V 16 A
(non spécialisées)
  Volumb_prise.GIF (4729 octets)disjoncteur de 16 A si seulement 5 socles (fil de 1,5 mm2)
disjoncteur 20 A pour 8 socles maximum ou fusible 16 A (fils 2,5 mm2)
  • interdit en volume 0, 1 et2
  • interdit dans le sol

prise rasoir autorisée en volume 2 avec transformateur de séparation

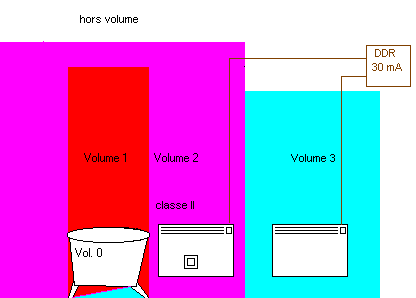

circuits spécialisés chauffage Volumb_chauffage.GIF (5070 octets)1 circuit spécialisé :
  • en volume 3
  • en volume 2 si de classe II

interdit sur tablier, niches de baignoire ou douche, volume 0 et 1etc.

lave-linge 1 circuit spécialisé :
  • en volume 3
  • en volume 2 si cloison ou paroi de (7 cm au minimum, non conductrice et d'une hauteur de 2,25m) (=volume 3)
sèche-linge

1 circuit spécialisé :

  • en volume 3
  • en volume 2 si cloison ou paroi (=volume 3)
chauffe-eau Volumb_boiler.GIF (5494 octets)1 circuit spécialisé
chauffe-eau à accumulation:
  • en volume 3

si impossible

  • en volume 2 - montage vertical
  • en volume 1 - montage horizontal

chauffe -eau instantané :

prise télévision 1 socle éventuel interdit en volume 0, 1 et 2
prise télécommunication 1 socle RJ 45 ou interdit en volume 0, 1 et 2
1 socle en T (admis)

Il est également indispensable de faire une LELS (voir)

source :NF C 15-100 :  701.55 - 701.53 - 771.559.6.2
