Introduction

Dans la norme il est prévu de vérifier ( entre autres) que le temps de réaction des coupe-surintensité soit inférieur à 0,4 ou 5 secondes selon les cas pour protéger les personnes en cas de tension de défaut supérieure à 50 volts et avant que l'isolation des câbles ne surchauffe trop en cas de court-circuit (max 150 ou 160 °C pour les câbles isolé au PVC).

Lorsque l'installation est protégée par un DDR A, B HI, ces temps de coupures sont toujours assez court (moins de 300 ms) pour assurer la protetcion des personnes.
Mais qu'en est-il en cas de court-circuit phase-neutre (si l'installation est conforme avec un c.-c L-N elle sera toujours aussi en ordre avec uun c.-c L-L) du point de vue de l'échauffement des conducteurs ? Vous trouverez la réponse ci-dessous

analyse pour des sections de 1,5 à 10 mm2 et des disjoncteurs de 10 à 63 A

Voir les caractéristiques des disjonteurs de : 10, 13, 16, 20, 25, 32;40 et 63[A]

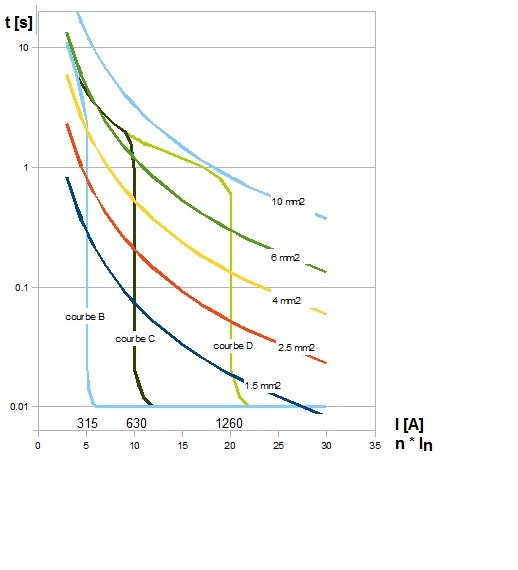

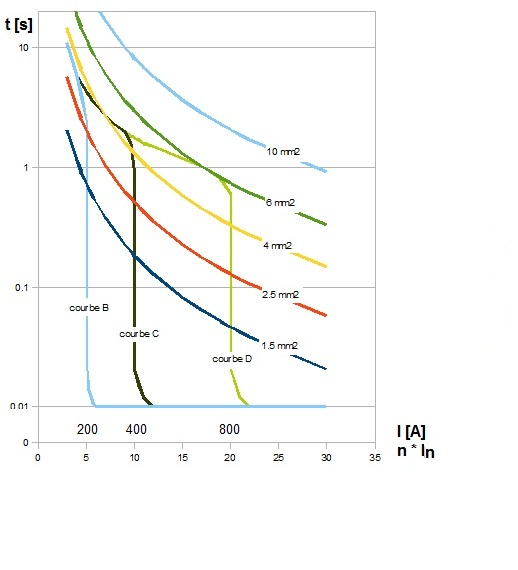

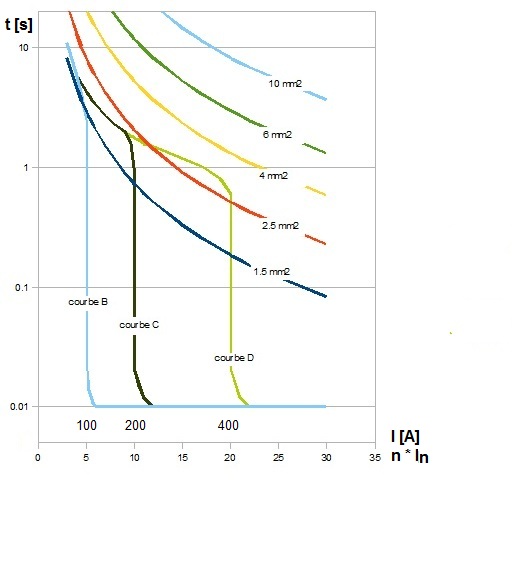

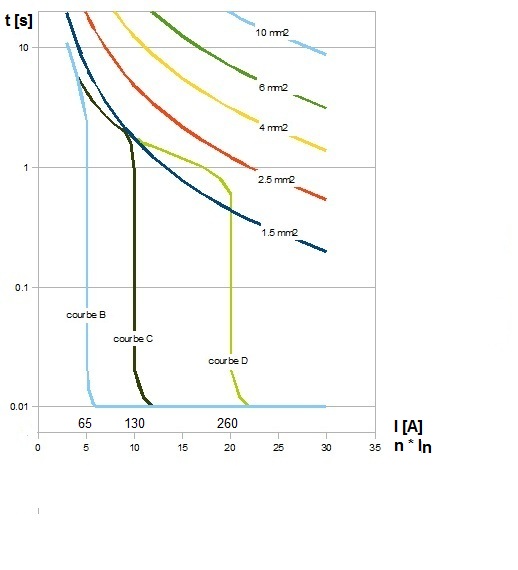

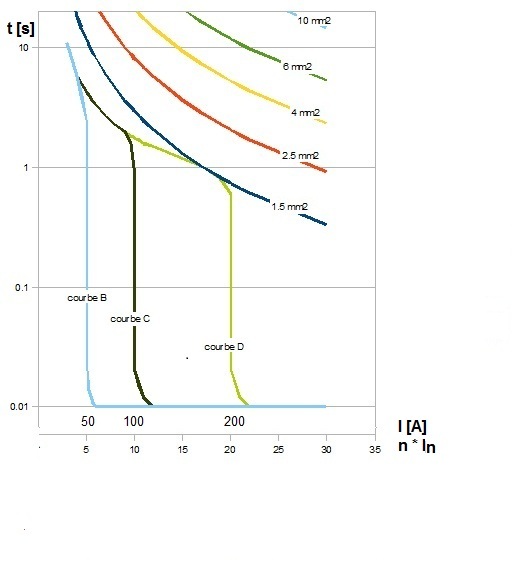

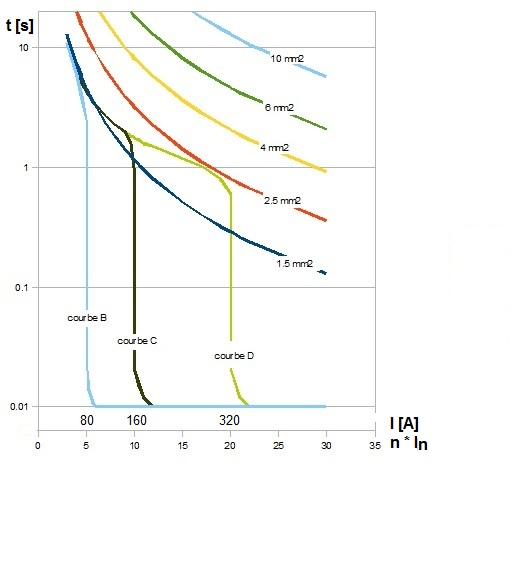

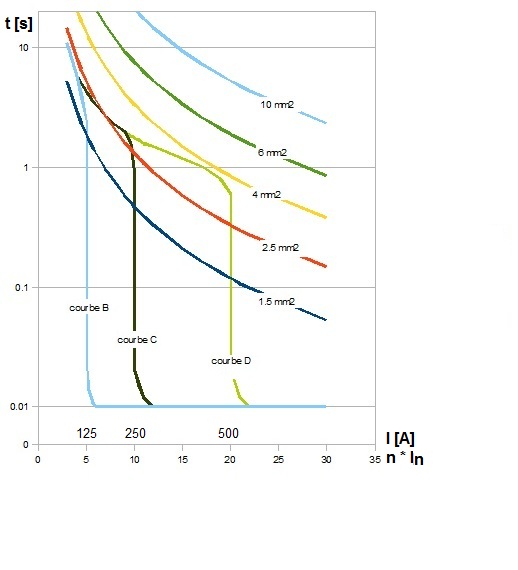

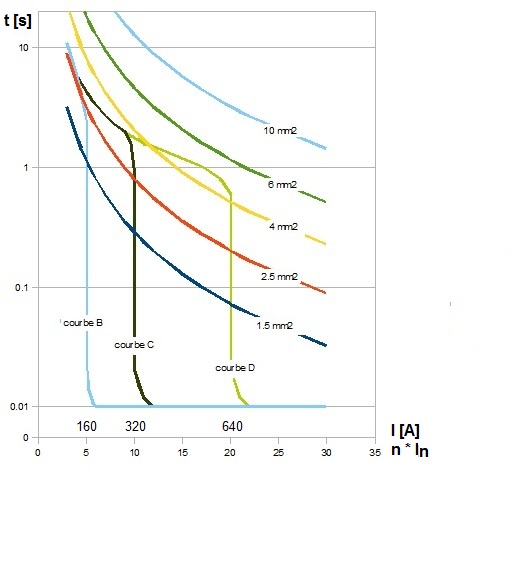

Les courbes de section représentent le temps qu'il faut à ces fils pour atteindre 150°C en fonction du courant qui les traverse.

Les courbes de disjonteur représentent le temps maximum de réaction d'un disjoncteur avec une caractéristique B (bleu), C (brun) ou D ( kaki).

On constate que pour canalisation qui doit être protégée contre les surcharges ( donc qu'il y a un lien entre l'instensité assignée du coupe-surintensité et la section de la ligne)

- la mesure du Ikmin n'est pas utile pour une carcatéristique B,

- avec une carcatéritique C, seule une section de 1,5 mm2 protégée avec du 16A peut poser un problème pour un courant entre 100 et 160 A.

Ci-dessus un tableau qui résume quand la mesure du Ikmin est utile.



Ia

10

13

16

20

25

32

40

63

A
mm2



B

C

D

B

C

D

B

C

D

B

C

D

B

C

D

B C D

B

C

D

B

C

D

1,5



OK

OK

OK

OK

OK

< 260

OK

< 160

< 320

< 100

< 200

< 400

< 125

< 250

< 500

< 160 < 320 < 640

< 200

< 400

< 800

< 315

< 630

< 1260

2,5



OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

< 400

OK

< 250

< 500

< 140 < 320 < 640

< 200

< 400

< 800

< 315

< 630

< 1260

4



OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK OK < 640

OK

< 400

< 800

< 315

< 630

< 1260

6



OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK OK OK

OK

OK

OK

OK

< 630

< 1260

10



OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK OK OK

OK

OK

OK

OK

OK

OK

  • OK => mesure Ikmin pas utile ( du point de vue de l'échauffement)
  • < 260 => mesure Ikmin souvent utile pour des intensités inférieures à celle indiquée ( p.e. 260 A)
