Généralités: |
Un onduleur est un appareil transformant une tension continue et
tension alternative.
Il est très souvent utilisé pour alimenter des réseaux informatiques
afin garantir la fourniture d'énergie électrique en cas de panne du réseau.
Il trouve également des applications dans les installations photovoltaïques pour
injecter l'énergie dans le réseau de distribution.
|
|
Alimentations stabilisées |
| Sert lorsque le réseau peut montrer des défaillances..
Généralement utilisés pour des ordinateurs afin d'éviter la pertes de données lors de
coupure de tension.
|
L'onduleur dans ce cas a différentes fonctions :
- Protéger contre les coupures de courant
- Filtrer les perturbations du réseau
- Stabiliser les tensions, courant et fréquence
La puissance de l'onduleur devrait être 1,4 à 1,5 fois plus grande que la puissance
de l'appareil alimenté |
|

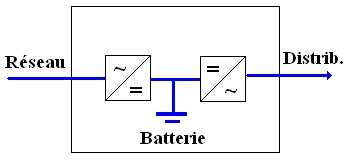

L'onduleur est composé de :
- d'un redresseur monophasé ou triphasé pour de grosses puissances avec lissage,
- d'une batterie interne ou externe
d'un convertisseur DC / AC |
|

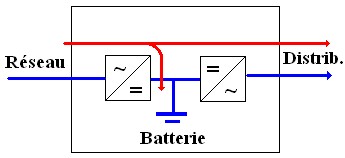

En fonctionnement sans coupure de l'alimentation, le
réseau alimente directement les appareils raccordés en aval de l'onduleur.
Le réseau est également utilisé pour charger en permanence les batteries qui sont
ainsi toujours maintenues à leurs charges maximum. |
|

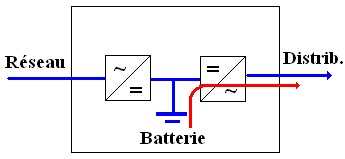

En cas de panne du réseau, c'est la batterie qui sert
d'alimentation des appareils. Le courant n'est pas réinjecté dans le réseau de
distribution.
Le temps de réaction pour la mise en alimentation par les batteries
est généralement de quelques microsecondes.
La durée de fonctionnement du système dépend de la puissance des appareils
raccordés (du courant soutiré) et de la capacité des batteries. |
|
|
l'onduleur pour
installation de production |
| Ce type d'onduleur, souvent de forte
puissance, est utilisé pour transformer de l'énergie électrique initialement à tension
continue, par exemple produite par des panneaux solaires ou une éolienne, en énergie
électrique à tension alternative afin de pouvoir alimenter des appareils prévus pour un
fonctionnement sur le réseau ou pour injecter cette énergie sur le réseau de
distribution à des fins de reventes.
|
Lorsque ce type d'onduleur est utilisé pour la revente
d'énergie électrique, il n'est pas nécessaire de prévoir de batterie, l'énergie
produite est directement injectée dans le réseau.
Note : paradoxalement avec une installation de ce type, elle ne doit pas pouvoir
produire d'énergie dans le réseau si ce dernier venait à "tomber" alors même
que votre installation pourrait produire de l'énergie (risque d'îlotage). Certains
distributeurs imposent le raccordement de relais supplémentaire (à minimum de tension)
afin d'assurer la séparation des circuits en cas de coupure de l'alimentation par le
réseau .
|
|
Lors de ce genre d'installation, il y a deux variantes possibles :
- l'onduleur alimente le réseau en aval du compteur (en cas de production plus élevée
que la consommation le compteur tourne à contre-sens et décompte l'énergie au prix
facturé à l'utilisateur)

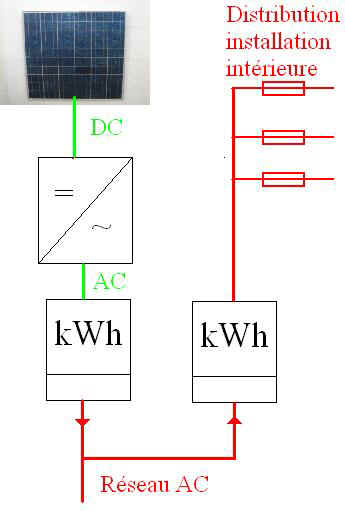

- l'onduleur possède son propre compteur. L'injection se fait en amont du compteur de
l'abonné (dessin ci-contre). Un décompte précis est fait entre l'énergie consommée
par l'abonné et celle produite et revendue intégralement au distributeur. Dans ce cas il
est possible d'avoir un prix de vente du kWh supérieur à celui d'achat.
Il existe des onduleurs monophasés et triphasés. Il est également possible d'avoir
trois onduleurs monophasés pour injecter sur les trois phases du réseau. |
|
|
|
