3.2.4.1 Principe
3.2.4.1.2 Toute
installation doit être convenablement divisée en plusieurs circuits dans le but de
limiter les conséquences résultant d'un dérangement sur un circuit. Une division bien
étudiée facilite en outre les recherches de défauts, les mesures d'isolement et les
travaux d'entretien.
Il appartient fondamentalement au propriétaire de
l'installation de décider, compte tenu du genre d'exploitation, dans quelle mesure son
installation doit être divisée. Une division très poussée peut engager des frais hors
de proportion avec le but à atteindre. Une solution judicieuse consiste à prendre en
considération, d'une part, la sécurité d'exploitation et d'autre part, le coût de
l'installation.
C'est pourquoi, il s'avère difficile
d'indiquer toutes les variantes possibles dans ce domaine. Néanmoins, les quelques
exemples qui suivent devraient permettre de juger, par analogie, la plupart des cas qui se
présentent en pratique.
A. Nombre de circuits
A.1 Appartements et locaux similaires (dans les
exemples qui suivent, il faut entendre par pièce les cuisines, chambres et halls
habitables).
A.1.1 Appartements
de 1 pièce (pleine page)
|

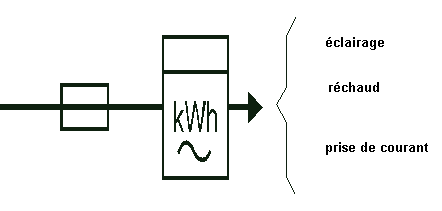

A.1.1 Appartements de 1 pièce
Lors du fonctionnement du coupe-surintensité, tout l'appartement est mis hors
tension: admissible, mais pas recommandable. |
|

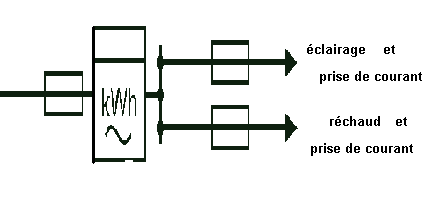

A.1.1 Appartements de 1 pièce
Cette solution diminue les conséquences d'un dérangement car l'installation
est répartie sur deux coupe-surintensité: juste |
|

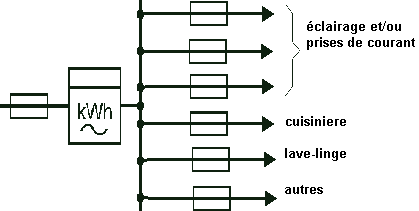

A.1.2 Appartements de 2 pièces ou plus
Selon la grandeur de l'appartement, il est judicieux de répartir
l'installation sur deux ou plusieurs coupe-surintensité et d'alimenter par des
coupe-surintensité distincts les récepteurs dont la puissance est supérieure à
2 kW (cuisinière, machine à laver, chauffe-eau, radiateur, etc.): juste. |
A.2 Autres genres de locaux (pour l'industrie, l'artisanat, le
commerce, etc.)
La division doit être conçue de façon qu'une défaillance d'un circuit ne prive pas
totalement de lumière un local utilisé par des personnes. Cette exigence nécessite une
répartition de l'éclairage sur au moins deux circuits pour autant que ne soit pas
prescrit un éclairage de sécurité.
En outre, il peut être judicieux d'alimenter par des circuits distincts les installations
situées dans certains locaux ou zones afin de gêner le moins possible l'exploitation
lors de l'exécution de mesures d'isolement
B. Possibilités de division
Remarque Pour ne pas surcharger
les figures suivantes, les conducteurs de protection n'y sont pas indiqués.
|

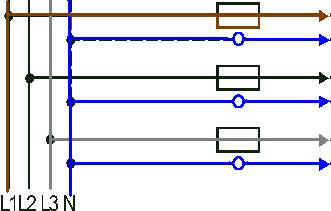

B.1 Circuits monophasés
Chaque circuit comporte un coupe-surintensité séparé avec un sectionneur de
neutre correspondant: juste. |
|
B.1 Circuits monophasés
Les circuits unipolaires sont précédés par un coupe-surintensité
multipolaire avec un dispositif de sectionnement commun pour le conducteur neutre. Cette
disposition peut seulement être adoptée s'il ne s'agit pas d'un disjoncteur de
canalisation tripolaire qui entraînerait la coupure de toute l'installation en cas de
dérangement: admissible. |
|

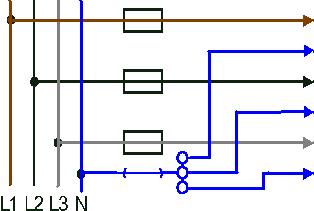

B.1 Circuits monophasés
Les circuits unipolaires sont précédés par un coupe-surintensité
multipolaire avec un dispositif de sectionnement séparé pour les conducteurs neutres. Ce
mode de faire permet de sectionner séparément chaque circuit: admissible. |
|

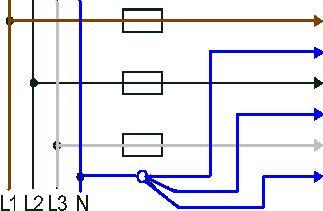

B.1 Circuits monophasés
Les circuits unipolaires sont précédés par un coupe-surintensité
multipolaire avec un dispositif de sectionnement commun pour les conducteurs neutres. Ce
mode de faire ne permet pas de sectionner séparément chaque circuit: inadmissible.
|
|

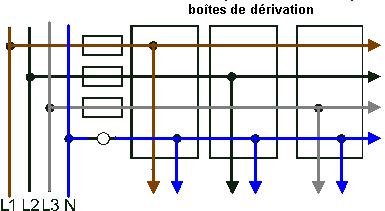

B.2 Circuits triphasés
Il s'agit d'un seul circuit triphasé qui est précédé d'un
disjoncteur de canalisation tripolaire à pôles accouplés mécaniquement et d'un
dispositif de sectionnement pour le conducteur neutre. Une telle solution ne peut être
appliquée que dans le cas d'une installation importante: juste. |
