5.2.1    Généralités et types de canalisations

5.2.1.2    Mode de pose en fonction de la constitution d'une canalisation

5.2.1.2.3    Les propriétés des différents conducteurs et canalisations sont présentées sous la forme de désignations abrégées, selon code des propriétés selon  HD 361
        A noter que les conducteurs et canalisations peuvent être constitués différemment, même si les désignations abrégées des tableaux indiquent des propriétés analogues (cela concerne particulièrement les canalisations harmonisées). Ils sont cependant équivalents quant à leur emploi.
        Etant donné que le mode de pose est déterminant dans le choix des conducteurs et canalisations, les tableaux sont structurés comme suit:
    1.    les conducteurs et canalisations fixes tableau 5.2.1.2.3.5
    2.    les conducteurs mobiles  tableau 5.2.1.2.3.6

CH-N 1 V V U 4 X 2,5

Norme de référence

types harmonisés

H

type national reconnu

A

autres types nationaux

CH-N

Tension nominale

300/ 300 Volt

03

300/ 500 Volt

05

450/ 750 Volt

07

600/1000 Volt

1

Enveloppe isolante

Caoutchouc d'héhylène-propylème

B

Conducteur en cuivre périphérique

C

Ecran en cuivre sous forme de tresse, sur l'ensemble des conducteur assemblés

C4

Ecran en cuivre sous forme de tresse, sur chaque conducteur

C5

Ecran en cuivre sous forme de bande, sur l'ensemble des conducteur assemblés

C7

Ecran en cuivre sous forme debande, sur chaque conducteur

C8

Polyéthylène

E

Ethylenvinylazetat

G

Tresse de fibre de verre

J

Minerai

M

caoutchouc naturel ou caoutchouc styrène-butadiène

R

polychloroprène (ou mat. synthétique équivalente)

N
Polyamid Q4

polyuréthane

Q

tresse textile sur des conducteurs assemblés

T
Caoutchouc de silicone S
tresse textile sur conducteurs constitutifs d'un câble multipolaire T6
PVC normal mou V

PVC mou, particulièrement résistant au froid

V3

PVC mou, spécialement résistant à l'huile

V5

PVC mou, haute résistance à la température 90 °C

V2

PVC mou, torsadé

V4

Polyéthylène torsadé

X

Mélange à base de polyoléfine

Z
Constitution en fils d'acier ronds, zingués ou non Z1
Constitution en fils d'acier plats, zingués ou non Z2
Constitution en bande de fer, zingués ou non Z3
tressage en fils d'acier ronds, zingués ou non Z4

tresse textile sur conducteurs constitutifs d'un câble multipolaire

Z5

Particularités à l'assemblage

câble méplat à conducteurs divisibles

H

câble méplat à conducteurs indivisibles

H2
Cordon Extensible H8

Constitution du conducteur

rond, unifilaire

U

rond, multifilaire

R

souple, pour installations fixes

K

souple, pour canalisations mobiles

F

extra-souple, pour canalisations mobiles

H

conducteur à fil rosette

Y

Nombre de conducteurs

Conducteur de protection

sans conducteur de protection

X

avec conducteur de protection vert-et-jaune

G

Section nominale du conducteur

1 exemple : câble PVC CH_N 1 V V - U 4 X 2,5

2 exemple  câble H 05 R R - F 3 G 1,5

Identification des conducteurs, des câbles et cordons souples selon HD 308

Domaine d'application

Les tableaux ¿ 5.2.1.2.3.3 et 5.2.1.2.3.4 s'appliquent pour l'identification des conducteurs, des câbles et cordons souples et rigides pour lesquels la tension assignée n'excède pas la limite supérieure du domaine de tension II de 1000
Cette identification s'applique aux

Cette identification ne s'applique pas aux:

Identification des conducteurs selon le  HD 308 "Identification des conducteurs des câbles et cordons souples"

tabeau 5.2.1.2.3.2

Couleurs avec PE
nombre de conducteur Conducteur de protection conducteurs actifs
PE N L1 L2 L3
3 vert-et-jaune bleu clair / bleu Brun - -
4 vert-et-jaune bleu clair / bleu Brun noir -
4 vert-et-jaune - Brun noir gris
5



vert-et-jaune bleu clair / bleu Brun noir gris

tabeau 5.2.1.2.3.3

Couleurs sans PE
nombre de conducteur conducteurs actifs
N L1 L2 L3
3 - noir Brun gris -
4 bleu clair / bleu noir Brun gris -
5 bleu clair / bleu noir Brun gris noir



  Désignations abrégées pour conducteurs rigides: (agran.gif (1031 octets))

Type de canalisation genre de désignation Mode de pose genre de local températutre limite de service, pose, transport et entreposage
CENLEC ASE sous conduit en goulotte sur partie du bâtriment humide ou mouillé agressif (AF4) résistant au froid -25°C résistant à la chaleur + 190°C tenue de l'isolation en min. sans halogène rayon de courbure mini. *d tension nominale U0/U V °C en service °C en court-circuit °C posé à demeure °C lors de la pose
conducteur élémentaire PVC H07V-U fil T X . . X X . . . . 3 450/750 + 70 +160 +70/-20 +70/+5
H07V-R Corde T X . . X X . . . . 3 450/750 + 70 +160 +70/-20 +70/+5
H07V3-U fil T X . . X X X . . . 3 450/750 + 70 +160 +70/-40 +70/-25
H07V3-R Corde T X . . X X X . . . 3 450/750 + 70 +160 +70/-40 +70/-25
conducteur élémentaire torsadé sans halogène H07Z-U fil T X . . X X . X . X 3 450/750 + 90 +250 +90/-15 +90/+5
H07Z-R Corde T X . . X X . X . X 3 450/750 + 90 +250 +90/-15 +90/+5
câble d'installation PVC CH-N1VV-U Tdc X X X X X . . . . 6 600/1000 +70 + 150 +70/-20 +60/+5
CH-N1VV-R corde Tdc X X X X X . . . . 6 600/1000 +70 + 150 +70/-20 +60/+5
Câble distribution d'énergie PVC TT TT X X X X X . . . . 6 600/1000 +70 + 150 +70/-15 +60/+5
câble d'installation sans halogène CH-N1Z1Z1-U
CH-N1Z1Z1-R
FEO
corde FEO
X X X X X . X 0 x 6 600/1000 +70 + 150 +70/-15 +60/+5
CH-N1ZZ1-U
CH-N1ZZ1-R
FEO5
corde FEO5
X X X X X . X 5 x 6 600/1000 +90 + 250 +90/-25 +80/+5
CH-N1MZZ-U
CH-N1MZZ-UR
FEO 180
cord FEO180
X X X X X . X 180 x 6 600/1000 +90 + 250 +90/-25 +80/+5
conducteur élémentaire PVCrésistant à la chaleur CH-N05V2-K TW X . . X . X X . . 6 450/750 +90 +160 +90/-15 +90/+5
câble de distribution EPR GKT GKT X X X X X . X . . 10 600/1000 +90 +250 +90/-25 +80/-15
GNK GNK X X X X X . X . X 10 600/1000 +90 +250 +90/-25 +80/-15
Câble de distribution vpe XT
XKT
XT
XKT
X X X X X . X . . 10 600/1000 +90 +250 +90/-15 +80/-15
XN
XKN
XN
XKN
X X X X X . X . X 10 600/1000 +90 +250 +90/-15 +80/-15
conducteur PVC blindé CH-N05VVC4-F
CH-N05VC5V-F

CH-N05VVC7-F
CH-N05VC8V-F
  X X X X X . . . . . 300/500 +70 +150 +70/-15 +60/+5

    2.    Conducteurs et canalisations mobiles

    Désignations abrégées pour conducteurs souples selon la Norme Cenelec (pleine page)

Type de

canalisation

genre de désignation

mode de pose genre de local, environnement

Température limite

du conducteur

à la surface

B

C

D

E

F

G

H

U0/U

I

J

K

L

nouvelles

anc.

V

°C

°C

°C

°C

Conducteur caoutchouc avec tresse textile

CH-N05RT-F
CH-N05RT6-F

GFB
GFS

.

X . . X

X

. .

300/500

+60

+200

+60

+60/-25

Cordon torsadé caoutchouc avec tresse textile

CH-N05RT6-F

GtB
GtS

.

X . . X

X

. .

300/500

+60

+200

+60

+60/-25

Cordon rond PVC avec gaine normale

CH-NO5VV-F

Td

. .

X

.

X

X

X

X

300/500

+60

+150

+70

+60/+5

Cordon  rond PVC léger

H03VV-F

Tdlr

X

. . . .

X

. .

300/300

+60

+150

+70

+60/+5

Cordon avecgaine de polyuréthane CH-N05VQ-F
CH-N05QQ-F
PUR-PUR . . X . X X . . 300/500 +60 +150 +70 +70/-5
Cordon avecgaine de polyuréthane avec contrainte sévère CH-N07VQ-F
CH-N07QQ-F
PUR-PUR . . . X . X . . 450/750 +60 +150 +70 +70/-5

Cordon rond PVC pour contraintes sévères

CH-N1VTV-F

Tdv

. . .

X

.

X

X

X

600/1000

+60

+150

+70/

+70/+5

Cordon normal rond avec gaine polychloroprène

HO5RN-F
CH-NO5RN-F

Gd

. .

X

.

X

X

X

X

300/500

+60

+200

+60

+60/–25

Cordon normal rond avec gaine caoutchouc

HO5RR-F
CH-NO5RR-F

Gd

. .

X

.

X

X

X

X

300/500

+60

+200

+60

+60/–25

Conducteur souple   caoutchouc

H03RT-F

GrB

X

X

. . .

X

. .

300/300

+60

+200

+60

+60/–25

Cordon rond PVC avec gaine normale

CH-NO5VV-F

Td

. .

X1)

.

X

X

X

X

300/500

+60

+150

+70

+60/+5

Cordon PVC léger

H03VV-F

H03VVH2-F

Tdlr

Tdlf

X

. . . .

X

. .

300/300

+60

+150

+70

+40/+15

5.2.1.3    Mode de pose en fonction des situations

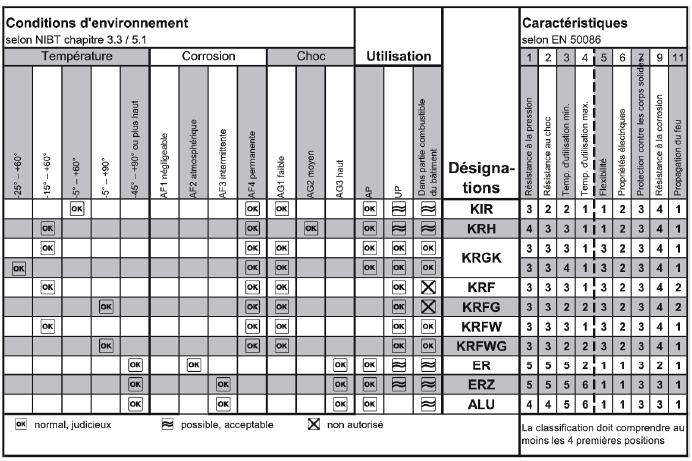

5.2.1.3.4  Le tableau  5.2.1.3.4 contient les conduits usuels, leurs désignations, leurs caractéristiques, leur classification ainsi que des remarques relatives à leur utilisation. La norme  EN 61386-1 "Systèmes de conduits pour installations électriques - Partie 1: Règles générales" est valable pour la classification des conduits avec des filetages et dimensions métriques. Cette norme présente une spécification très détaillée des caractéristiques des conduits. Cependant aucune indication n'est fournie au sujet de l'application des conduits
Au cas où des exigences spéciales sont posées à des conduits, il faut observer les indicaations du fabricant


5.2.1.3.4 5 L'expression - dans la règle û veut dire que les indications du tableau   5.2.1.3.5 s'appliquent à des longueurs de canalisations que l'on rencontre normalement dans une installation. Pour des canalisations très courtes ou entièrement rectilignes avec des conduits rigides, il est cependant possible de choisir des conduits plus petits, pour autant que le tirage des conducteurs isolés ne soit pas entravé
Le choix de conduits plus grands est indiqué lorsque des canalisations présentent plusieurs coudes ou de très grandes longueurs ou des conduits flexibles
