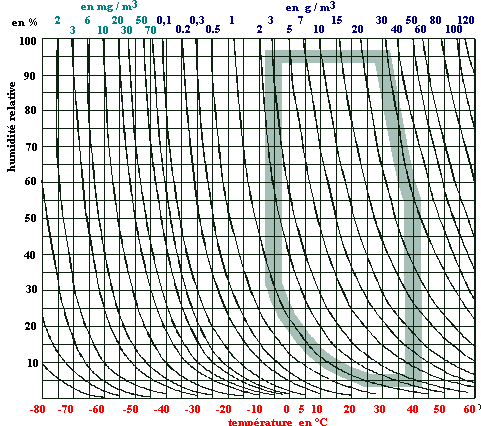

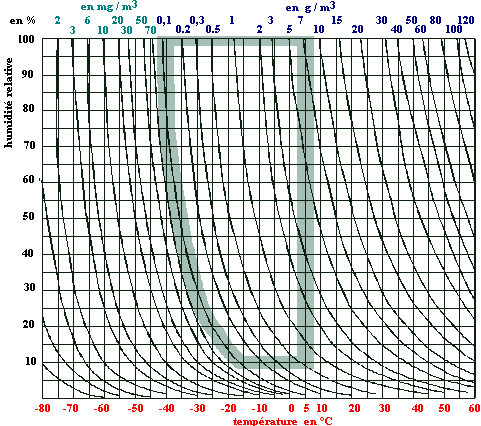

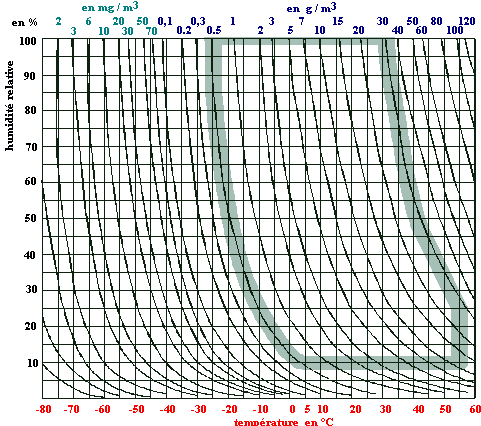

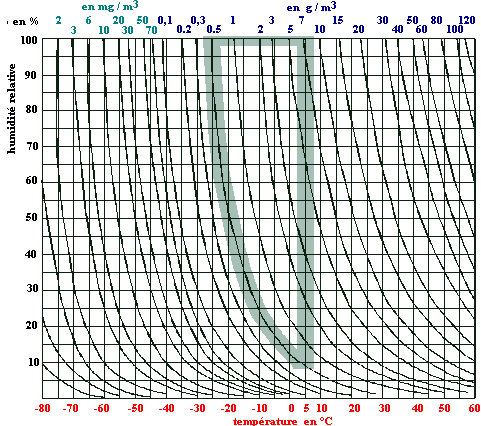

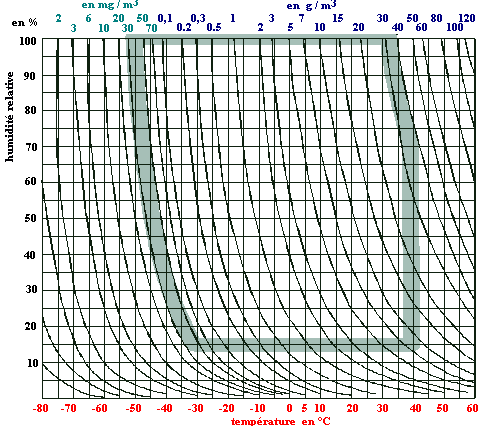

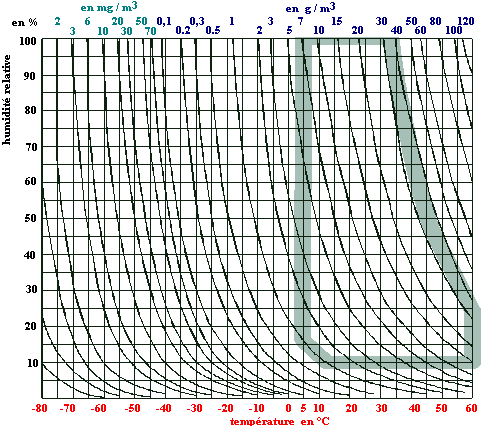

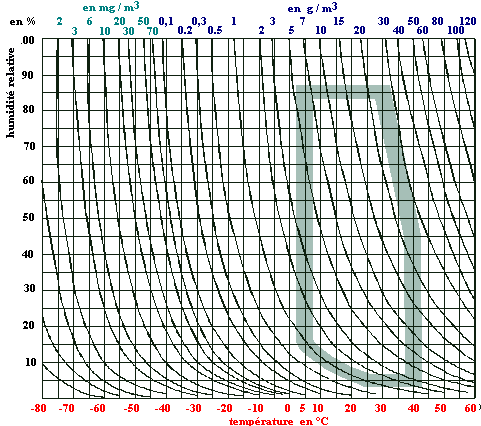

Code |
Influences externes |
Caractéristiques requises
pour le choix et la mise en oeuvre des matériels |
Application et exemples |
référence |
| AC1 |
£ 2000 m ( basse) |
Normal1)
Normal |
|
|
AC2 |
> 2000 m (haute) |
Peut
nécessiter des précautions spéciales telles qu’application de facteurs de
déclassement ( de réduction)
Pour certaines catégories de matériels, des mesures
spéciales peuvent être nécessaires à partir de 1000 m d’altitude. |
|
|
AD |
5.1.2.2
/ 512.2.4 Présence d'eau Les différents degrés de protection correspondent à des essais dont
les modalités sont définies par la norme NF C 20-010.
Les canalisations préfabriquées et les systèmes de goulottes ou de conduits sont
caractérisés par leur degré IP.
Les moulures, plinthes et chambranles en bois autorisés seulement en rénovation dans les
monuments historiques ne peuvent être utilisés que dans les conditions AD1.
Pour la mise en oeuvre des câbles, se reporter au tableau
52D. |
AD1 |
La possibilité de
présence d'eau est négligeable |
IP X0
|
Environnements dans
lesquels les parois ne présentent généralement pas de traces d’humidité, mais qui
peuvent en présenter pendant de courtes périodes, par exemple sous forme de buée, et
qui sèchent rapidement grâce à une bonne aération. |
60721-3-4 classe 4Z6 |
AD2 |
Gouttes d'eau :
possibilité dechutes verticales de gouttes d'eau |
IP
X1 ou IPX2
L'appareillage pour installations domestiques et analogues, conforme
aux normes le concernant, peut être utilisé dans les installations domestiques dans les
conditions AD2. |
Environnements dans lesquels
l’humidité se condense occasionnellement sous forme de gouttes d’eau ou qui
sont remplis occasionnellement de vapeur d’eau. |
60721-3-3 classe 3Z7 |
AD3 |
Aspersion d'eau :
Possibilité d’eau tombant "en pluie" dans une
direction formant avec la verticale un angle au plus égal à 60°. |
IP X3
|
Environnements dans lesquels l’eau
ruisselle sur les murs ou le sol. |
60721-3-3 classe 3Z8 60721-3-4 classe 4Z7 |
AD4 |
Projections d'eau :
Possibilité de projections d’eau dans toutes les directions. |
IP X4
|
Environnements exposés aux projections
d’eau; il en est ainsi pour certains appareils d’éclairage, des armoires de
chantier installés à l’extérieur. |
60721-3-3 classe 3Z9 60721-3-4 classe 4Z7 |
AD5 |
Jets d'eau :
Possibilité de jets d’eau dans toutes les directions. |
IP X5
|
Environnements couramment lavés à
l’aide de jets (cours, aires de lavage de véhicules). |
60721-3-3 classe 3Z10 60721-3-4 classe 4Z8 |
AD6 |
Paquets d'eau :
Possibilité de vagues d’eau. |
IP X6
|
Environnements situés en bord de mer, tels
que jetées, plages, quais. |
60721-3-4 classe 4Z9 |
AD7 |
Immersion :
Possibilité de recouvrement intermittent, partiel ou total, d’eau. |
IP X7
Les câbles RVFV, FR-N1, XDV, H07BB, BN et RN-F peuvent être
utilisés. Toutefois, leur durée 'immersion cumulée ne doit pas être supérieure à
deux mois par an. |
Environnements susceptibles d’être
inondés et où l’eau peut s’élever à moins de 150 mm au-dessus du point le
plus élevé du matériel, la partie la plus basse du matériel étant au plus à 1 m en
dessous de la surface de l’eau. |
|
AD8 |
Submersion :
Possibilité de recouvrement d’eau de façon permanente. |
IP X8
Les câbles RGPFV, H07RN8-F ou présentant une étanchéité
équivalente pour pouvoir être immergés peuvent être utilisés. |
Bassins d’eau (tels que piscines) où
le matériel électrique est totalement recouvert d’eau et de façon permanente sous
une pression supérieure à 0,1 bar. |
|
AE |
5.1.2.2 / 512.2.5 Présence de
corps solides
Les différents degrés de protection correspondant à des essais
dont les modalités sont définies dans la norme NF C 20-010.
Les canalisations préfabriquées et les systèmes de goulottes ou de conduits sont
caractérisés par leur degré IP. Pour la mise en œuvre des câbles, se reporter au tableau 52D. |
AE1 |
Négligeable :
Aucune quantité appréciable de poussières ou de corps étrangers n’existe. |
IP 0X
voir également section 4.1.2
IP2X ou IPXXB
Dans les conditions AE1, en principe aucune protection contre la
pénétration des corps solides n'est nécessaire et le degré de protection IP0X est
suffisant, mais du point de vue de la protection contre les contacts directs, un degré de
protection au moins égal à IP2X ou IPXXB est imposé (voir annexe
A de la partie 4-41), sauf dans les conditions BA4 et BA5.
|
La classe AE1 se
rencontre dans les installations domestiques ou celles dans lesquelles ne sont pas
manipulés de petits objets. |
60721-3-3 classe 3S1 60721-3-4 classe 4S1 |
AE2 |
Petis objets (2,5 mm) :
Présence de corps solides dont la plus petite dimension est au moins égale à 2,5 mm. |
IP 3X voir également section 4.1.2 |
Outils et petits
objets dont la plus petite dimension est au moins égale à 2,5 mm.
La classe AE2 correspond à des applications industrielles :
Des outils et petits objets sont des exemples de corps solides dont la plus petite
dimension est au moins égale à 2,5 mm,
Dans les conditions, il peut exister de la poussière, mais celle-ci est telle qu'elle n'a
pas d'influence sur les matériels électriques.
|
60721-3-3 classe 3S2 60721-3-4 classe 4S2 |
AE3 |
Très petits objets (1 mm)
:
Présence de corps solides dont la plus petite dimension est au moins égale à 1 mm. Remarque Dans les cas AE2 et AE3, il peut y avoir présence de
poussières, mais elle n'a pas d'influence sur les matériels électriques |
IP 4X voir également section 4.1.2 |
Fils dont la plus
petite dimension est au moins égale à 1 mm.
La classe AE3 correspond à des applications industrielles : des
fils sont des exemples de corps solides dont la plus petite dimension est au moins égale
à 1 mm.
Dans les conditions, il peut exister de la poussière, mais celle-ci est telle qu'elle n'a
pas d'influence sur les matériels électriques. |
60721-3-3 classe 3S3 60721-3-4 classe 4S3 |
AE4 |
Faible poussière,
quantité de poussière insignifiante :
Présence de poussière en quantité petite. |
IP 5X, si la
pénétration de poussière n'est pas dangereuse pour le fonctionnement du matériel.
IP 6X, si la poussière ne doit pas pénétrer dans le
matériel.
|
10 < Présence £
35 mg/m2 par jour |
60721-3-3 classe 3S2 60721-3-4 classe 4S2
NF C20-003-3 classe 3S3
NF C20-003-4 classe 4S3 |
AE5 |
Moyenne
quantité de poussière :
Présence de poussière en quantité moyenne. |
IP
6X, si la poussière ne doit pas pénétrer dans le matériel. |
35 < Présence £
350 mg/m2 par jour |
60721-3-3 classe 3S3
60721-3-4 classe 4S3 |
AE6 |
Importante
quantité de poussière :
Présence de poussière en quantité importante. |
IP 6X
|
350 < Présence £
1000 mg/m2 par jour |
60721-3-3 classe 4S3
60721-3-4 classe 4S4 |
AF |
5.1.2.2.4.4 / 512.2.6 Présence
de substances corrosives ou polluantes
Pour la mise en œuvre des câbles, se reporter au tableau 52D. |
AF1 |
Négligeable :
La quantité ou la nature des agents corrosifs ou polluants est sans influence. |
Normal
1) |
|
60721-3-3 classe 3C1 60721-3-4 classe 4C1 |
AF2 |
Atmosphérique :
Présence appréciable d’agents corrosifs ou polluants d’origine atmosphérique.
|
Suivant
genre de substances (p. ex. conformité à l'essai au brouillard salin selon CEI 68-2-11NF C 20-702 : essai Ka, Basic environmental testing procedures, Part 2, Tests; Test Ka: Salt
Mist)
Peuvent être notamment utilisés :
- des câbles comportant extérieurement une gaine en polychlorure
de vinyle (V) ou enpolychloroprène (N) ;
- les conduits CSA, IRL, ICA, ICTA et ICTL ;
- les chemins de câbles, tablettes, échelles à câbles et
goulottes en PVC. |
Installations placées au voisinage des
bords de mer ou à proximité d’établissements industriels produisant
d’importantes pollutions atmosphériques, tels qu’industries chimiques,
cimenteries. Ces pollutions proviennent notamment de la production de poussières
abrasives, isolantes ou conductrices. |
60721-3-3 classe 3C2 60721-3-4 classe 4C2 |
AF3 |
Fortuit et intermittent :
Des actions intermittentes ou accidentelles de certains produits chimiques corrosifs ou
polluants d’usage courant peuvent se produire. |
Protection
contre la corrosion correspondant à la norme sur le matériel
contact avec les matériels électriques,
de telles conditions se rencontrent
dans les laboratoires d’usines ou
autres ou dans les locaux où l’on
manipule des hydrocarbures.
Les enveloppes en matériaux ferreux non protégés ou en caoutchouc
naturel ne conviennent pas.
Des enveloppes en matière plastiqueconviennent généralement.
Peuvent être notamment utilisés :
- des câbles comportant extérieurement une gaine en
polychlorure de vinyle (V) ou en polychloroprène (N) ;
- les conduits CSA, IRL, ICA, ICTA et ICTL ;
- les chemins de câbles, tablettes, échelles à
câbles et goulottes en PVC. |
Locaux où l’on manipule certains
produits chimiques en petites quantités et où ces produits ne peuvent venir
qu’accidentellement en contact avec les matériels électriques, de telles conditions
se rencontrent dans les laboratoires d’usines ou autres ou dans les locaux où
l’on utilise des hydrocarbures (chaufferies, garages, etc.). |
60721-3-3 classe 3C3 60721-3-4 classe 4C3 |
AF4 |
Permanent :
Une action permanente de produits chimiques corrosifs ou polluants en quantités notables
peut se produire. |
Exécution
spéciale du matériel correspondant au genre de substances
Il est nécessaire de préciser la nature de l'agent chimique
pour permettre au constructeur de définir le type de protection de son matériel.
La protection peut être assurée par des peintures spéciales, par des revêtements ou
des traitements de surface appropriés ou le choix du matériel. |
Industrie chimique par exemple
Certains établissements agricoles, par exemple porcheries ou
laiteries. Locaux techniques de piscines. |
60721-3-3 classe 3C4 60721-3-4 classe 4C4 |
| |
5.1.2.2 / 512.2.7Contraintes
mécaniques (conditions mécaniques ambiantes) |
AG |
5.1.2.2 / 512.2.7.1 Coups, chocs
Les différents degrés de protection correspondent à des essais
dont les modalités sont définies par la norme NF C 20-015, la tenue aux impacts
mécaniques dans cette norme correspondant au terme de choc dans l'installation.
Pour la mise en œuvre des câbles, se reporter au tableau 52D. |
AG1 |
Contraintes faibles Environnements pouvant être soumis à des chocs d'énergie au plus égale
à 0,2 J. |
Normal
1)p. ex. appareils domestiques et matériels analogues
IK 02 Les lampes nues peuvent être admises. |
Installation domestiques et analogues |
60721-3-3 classes 3M1/3M2/3M360721-3-4
classes 4M1/4M2/4M3 |
AG2 |
Contraintes moyennes
Environnements pouvant être soumis à des chocs d'énergie au plus
égale à 0,2 J. |
Si
applicable, matériels à usage industriel ou protection renforcée
IK 07 |
Conditions industrielles habituelles ou analogue. Les corps de scènes présentent
des conditions analogues |
60721-3-3 classes 3M4/3M5/3M660721-3-4
classes 4M4/4M5/4M6 |
AG3 |
Contraintes importantes
Environnements pouvant être soumis à des chocs d'énergie au plus
égale à 5 J. |
Protection
renforcée
IK 08 |
Conditions industrielles sévères ou analogue |
60721-3-3 classes 3M7/3M860721-3-4 classes
4M7/4M8 |
| AG4 |
très importante
Environnements pouvant être soumis à des chocs d'énergie au plus égale à 20 J. |
IK 10 |
Installation
industriels très sévères ou analogue |
- |
AH |
5.1.2.2 / 512.2.7.2
Vibrations
Pour la mise en œuvre des câbles, se reporter au tableau 52D. |
AH1 |
Vibrations faibles
Les effets des vibrations peuvent être négligés dans la plupart
des cas. |
Normal1)
Installation domestiques et analogues |
Installations à usages domestiques et
analogues, où les effets des vibrations peuvent être négligés
dans la plupart des cas |
60721-3-3 classes 3M1/3M2/3M3 60721-3-4
classes 4M1/4M2/4M3 |
AH2 |
Vibrations moyennes Vibrations de fréquences comprises entre 10 et 50 Hz et d'amplitude au
plus égale à 0,15 mm.
|
Matériel
en exécution spéciale ou dispositions spéciales
Matériels industriel :
Une attention particulière doit être portée aux connections à des matériels soumis à
ou générant des vibrations. Des mesures locales peuvent être adoptées, telles que
câbles souples. |
Conditions industrielles habituelles |
60721-3-3 classes 3M4/3M5/3M660721-3-4
classes 4M4/4M5/4M6 |
AH3 |
Vibrations importantes
Vibrations de fréquences comprises entre 10 et 150 Hz et
d'amplitude au plus égale à 0,35 mm.
|
Matériels spécialement
étudiés ou dispositions spéciales.
Une attention particulière doit être portée aux connections à
des matériels soumis à ou générant des vibrations. Des mesures locales peuvent être
adoptées, telles que câbles souples. Seuls peuvent être utilisés des câbles souples
ou des conducteurs souples posés dans des conduits souples CSA. |
Installations industrielles soumises à des
conditions sévères |
60721-3-3 classes 3M7/3M860721-3-4 classes
4M7/4M8 |
AJ |
5.1.2.2.4.5 / 512.2.7.3 Autres
contraintes mécaniques
En préparation |
AK |
5.1.2.2 / 512.2.8 Présence de
flore ou de moisissures
Pour la mise en œuvre des câbles, se reporter au tableau 52D. |
AK1 |
Négligeable :
Absence de risques nuisibles dus à la flore ou aux moisissures |
Normal1) |
|
60721-3-3 classe 3B160721-3-4 classe 4B1 |
AK2 |
Danger :
Risques nuisibles dus à la flore ou aux moisissures |
Protections
spéciales telles que par ex.:
- un degré de protection IP augmenté (voir AE)
-un matériel spécial ou un enduit de protection spécial des
enveloppes
- des dispositions pour tenir éloigné la flore d'un local ou d'une place |
Les risques dépendent des conditions
locales et de la nature de la flore. On peut distinguer suivant que le risque est dû au
développement nuisible de la végétation ou à son abondance |
AK60721-3-3 classe 3B160721-3-4 classe 4B1 |
AL |
5.1.2.2 / 512.2.9 Présence de
faune (animaux)
Pour la mise en œuvre des câbles, se reporter au tableau 52D. |
AL1 |
Négligeable :
Absence de risques nuisibles dus à la faune |
Normal1) |
|
NF C 20-0003-3 classe 3B1
NF C 20-003-4 classe 4B1 |
AL2 |
Danger :
Risques nuisibles dus à la faune (insectes, oiseaux, petits animaux) |
La
protection peut comporter:
- un mode de protection approprié contre les corps étrangers solides (voir
AE)
- une résistance mécanique suffisante
- des dispositions pour tenir éloigné la faune d'un local ou d'une place
(p.ex. nettoyage particulier, emploi de pesticide)
- un matériel spécial ou
- un enduit de protection spéciale des enveloppes
S'il existe un risque dû à la présence de rongeurs, il
peut être fait usage de câbles comportant un revêtement métallique avec gaine
d'étanchéité ou des systèmes de conduits métalliques étanches. Sinon une protection
appropriée est à prévoir. |
Les
risques dépendent de la nature de la faune. On peut ainsi distinguer :
- les dangers dus à des insectes en quantités nuisibles ou de nature
agressive
- la présence de petits animaux ou d'oiseaux en quantités nuisibles
ou de nature agressive
|
60721-3-3
classe 3B2
60721-3-4 classe 4B2 |
AM |
5.1.2.2.4.6 / 512.2.10 Influences
électromagnétiques, électrostatiques ou ionisantes
L'immunité aux influences électromagnétiques est définie soit
dans les normes génériques relatives à l'immunité (série de normes NF EN 50082), soit
dans les normes de produits. (Pour la mise en œuvre des matériels, voir 444). |
AM1 |
Négligeable
|
Normal1) |
Absence d'effets
nuisibles dus à des courants vagabonds, des radiations électromagnétiques, des
influences électrostatiques, des rayonnements ionisants ou des courants induits |
|
AM2 |
Courants
vagabonds |
Protection
spéciale telle que:
- isolation appropriée
- revêtements protecteurs spéciaux
- protection cathodique |
Présence nuisible de
courants vagabonds |
AM3 |
Influences
électromagnétiques |
Protection
spéciale telle que:
- éloignement des sources de rayonnement
- interposition d'écrans |
Présence nuisible de
radiations électromagnétiques |
AM4 |
Influences
ionisantes |
enveloppes
en matières spéciales |
Présence nuisible de
rayonnements ionisants |
AM5 |
Influences
électrostatiques |
Protection
spéciale telle que:
- isolation appropriée de l'emplacement
-l iaisons équipotentielles supplémentaires |
Présence nuisible de
champs électrostatiques |
AM6 |
Effet
inductif |
Protection
spéciale telle que:
- éloignement des sources de courants inducteurs
- mise en place d'écrans (blindage) |
Présence nuisible de
courants induits |
AN |
5.1.2.2 / 512.2.11 Rayonnement
solaire |
AN1 |
Faible |
Normal1) |
Intensité ± 500 W/m2 |
60721-3-3 |
AN2 |
Moyen
Faible |
Dispositions
ou exécutions doivent être choisies de manière appropriée2)
Normal1 |
500 < intensité ± 700 W/m2 |
60721-3-3 |
AN3 |
Elevé Significatif |
Dispositions
ou exécutions doivent être choisies de manière appropriée2).
De telles dispositions ou exécutions peuvent être:
- emploi de matériaux résistants au rayonnement ultraviolet
- enduit de couleurs spécials
- interposition d'écrans (blindage)
Un facteur de correction égal à 0,85 peut être pris pour
le calcul des courants admissibles. Il est souvent possible de soustraire les câbles à
l'action des rayons solaires par l'interposition, par exemple, d'auvents judicieusement
inclinés.
On veillera toutefois à ce que ceci n'entraîne pas de confinement de l'air autour
des câbles. |
700 < intensité ± 1 120 W/m2 |
60721-3-4 |
AP |
5.1.2.2.4.7 / 512.2.12 Effets
sismiques
1 gal = 1 cm/s2
La valeur caractéristique (S) des effets sismiques, exprimée en gal, est obtenue en
multipliant l'accélération sismique g par un facteur dépendant de la hauteur du
bâtiment au-dessus du sol et dont la valeur est de :
- 2,0 jusqu'au 3e étage,
- 3,0 du 4e au 8e étage,<
- 4,0 au-dessus du 8e étage.
Les vibrations qui peuvent provoquer la destruction du bâtiment ne font pas partie de la
classification.
Les fréquences ne sont pas prises en considération dans la classification; toutefois, si
l’onde sismique entre en résonance avec le bâtiment, les effets sismiques doivent
être considérés. En général, les fréquences d’accélération sismiques sont
comprises entre 0Hz et 10Hz. (NF P 06013) |
AP1 |
Négligeables :
Accélération <=30 Gal |
Normal1) |
1 Gal = 1 cm/s2 |
|
AP2 |
Faibles :
30 < accélération <= 300 Gal |
En
préparation |
|
|
AP3 |
Moyens :
300 < accélération <= 600 Gal |
En
préparation |
|
|
AP4 |
Importants :
600 < accélération |
En
préparation |
Les
vibrations qui peuvent provoquer la destruction du bâtiment ne font pas partie de la
classification. Les fréquences ne sont pas prises en considération dans la
classification: toutefois, si l'onde sismique entre en résonance avec le bâtiment, les
effets sismiques doivent être considérés. En général, les fréquences
d'accélération sismiques sont comprises entre 0 Hz et 10 Hz.
Dans la mesure où l'installation concernée est soumise aux règles
parasismiques (PS 1969), il convient de renforcer la fixation des matériels électriques
:
- tableaux électriques (par exemple fixation au génie civil par
l'intermédiaire de rails noyés dans le béton de la dalle du local dans lequel ils sont
implantés) ;
- canalisations électriques, notamment chemins de câbles (par exemple
utilisation de pendards en double U ou augmentation du nombre de supports et du diamètre
de leurs fixations) ;
- autres matériels électriques, notamment luminaire. |
AQ |
5.1.2.2 / 512.2.13 Foudre niveau
kéraunique (Nk), densité de foudroiement (Ng) (AQ)
Le niveau kéraunique Nk est le nombre de jours par an où l'on
entend le tonnerre.
La densité de foudroiement Ng est égale au nombre de coups de foudre au sol par an et
par km². |
AQ1 |
Négligeable :
Nk <= 25 jours/an Ng <=2,5 |
Normal1) |
|
|
AQ2 |
Effet indirect :
Nk > 25 jours par an.
Ng >2,5
Risques provenant du réseau d'alimentation (voir pour la France) |
Mesures
selon section 4.4.3 de la CEI 60364
Une méthode d'analyse du risque est donnée dans les normes
UTE C 15-443 |
Installations alimentées par des lignes
aériennes |
UTE C 15-443 |
AQ3 |
Effet direct :
Risques provenant de l'exposition des matériels qui sont placés en
plein air sans protection |
Si
une protection contre la foudre est nécessaire, elle doit être exécutée conformément
- à la publication CEI 1024-1.
- aux normes en vigueur
Une méthode d'analyse du risque est donnée dans les normes NF C 17-100 et NF C 17-102. |
Parties d'installations situées à
l'extérieur des bâtiments. Les cas AQ2 et AQ3 se rencontrent dans les régions
particulièrement exposées aux effets de la foudre |
NF C 17-100
NF C 17-102. |
AR |
5.1.2.2 / 512.2.14 Mouvements de
l'air |
AR1 |
Faibles :
vitesse <= 1 [m/s] |
Normal1) |
|
|
AR2 |
Moyens :
1 < vitesse <= 5 [m/s] |
Dispositions
ou exécutions doivent être choisies de manière appropriée2) |
|
|
AR3 |
Forts :
5 < vitesse <= 10 [m/s] |
Dispositions
ou exécutions doivent être choisies de manière appropriée2) |
|
|
AS |
5.1.2.2 / 512.2.15 Vent |
AS1 |
Faible :
vitesse <= 20 m/s |
Normal1) |
|
|
AS2 |
Moyen :
30 < vitesse <= 30 m/s |
Dispositions
ou exécutions doivent être choisies de manière appropriée2) |
|
|
AS3 |
Fort :
30 < vitesse <= 50 m/s |
Dispositions
ou exécutions doivent être choisies de manière appropriée2)
La protection contre les effets du vent est obtenue par
une fixation appropriée du matériel en fonction des efforts exercés par le vent sur le
matériel.
Ces conditions intéressent essentiellement les lignes aériennes (voir 529.7). |
|
|
B |
Utilisation
|
BA |
5.1.2.2.4.8 / 512.2.16
Compétence des personnes |
BA1 |
Personnes ordinaires :
Personnes non averties |
Normal1) |
|
|
BA2 |
Enfants :
Enfants dans des locaux qui leur sont destinés. Remarque Cette classe ne
s’applique pas nécessairement aux habitations familiales. |
Matériels
avec degré de protection supérieur à IP 2X. ou IPXXC Matériels avec une température
supérieure à 80 °C (60 °C pour crèches et locaux analogues) ne doivent pas être
accessibles.
Les socles de prise de courant, les interrupteurs et autres appareillages installés dans
les locaux accessibles aux enfants sont situés à au moins 1,20 m au-dessus du sol fini |
Crêches, écoles
maternelles, jardins d'enfants |
|
BA3 |
Handicapés :
Personnes ne disposant pas de toutes leurs capacités physiques ou intellectuelles (malades, vieillards) |
Suivant
la nature de l'infirmité Inaccessibilité des matériels
dont les températures des surfaces accessibles sont supérieures à 60 °C. La hauteur
des organes de manœuvre est limitée à 1,30 m.
Il est recommandé de mettre en œuvre les boutons et
interrupteurs électriques à une hauteur maximale de 1,30 m et les socles de prise de
courant à une hauteur comprise entre 0,40 m et 1,30 m. |
Hospices, asiles, centres
spécialisés. |
|
BA4 |
Personnes averties .
(personnes instruites) :
Personnes suffisamment informées ou surveillées par des personnes qualifiées pour leur
permettre d’éviter les dangers que peut présenter l’électricité (agents
d’entretien ou d’exploitation). |
Matériels non
protégés contre les contacts directs, admis seulement dans des emplacements affectés à
un service électrique pouvant être fermés, qui ne sont accessibles qu'à des personnes
dûment autorisées. |
Locaux de service électrique fermés |
voir annexe C de la partie 4-41
publication UTE C18-510 |
BA5 |
Personnes qualifiées:
Personnes ayant des connaissances techniques ou une expérience suffisante pour leur
permettre d’éviter les dangers que peut présenter l’électricité (ingénieurs
et techniciens).
( personnes compétentes) |
Matériels non
protégés contre les contacts directs, admis seulement dans des emplacements affectés à
un service électrique pouvant être fermés, qui ne sont accessibles qu'à des personnes
dûment autorisées. |
Locaux de service électrique fermés |
publication UTE
C18-510 |
BB |
5.1.2.2 / 512.2.17 Résistance
électrique du corps humain (En préparation)
Pour la mise en œuvre des canalisations, se reporter aux
tableaux 52D et 52E. |
| BB1 |
normal :
Normale. conditions sèches ou humides |
normal
|
Circonstances dans
lesquelles la peau est sèche ou humide, le sol présente une résistance importante, les
personnes portant des chaussures se trouvent dans des locaux (ou emplacements) secs ou
humides. |
|
| BB2 |
faible :
Conditions mouillées |
Canalisations de la
classe II ou câbles avec revêtement métallique mis à la terre.
La tension limite conventionnelle est prise égale à 50 V en courant alternatif. |
Circonstances dans
lesquelles la peau est mouillée, le sol présente une résistance faible, et les
personnes se trouvent dans des locaux (ou emplacements) mouillés et il n'est pas tenu
compte du port de chaussures. |
412.2 |
| BB3 |
très faible :
Conditions immergées |
Article 701.
Article 702.
Canalisations de classe II. |
Circonstances dans
lesquelles les personnes sont immergées dans l'eau (résistance de la peau nulle,
résistance des parois du local ou de l'emplacement nulle).
Locaux contenant une baignoire ou une douche, piscines. |
412.2 |
BC |
5.1.2.2 / 512.2.18 Liaison des
personnes avec le potentiel de terre
Les classes de matériel, définies dans la norme NF C 20-030
concernant la protection contre les chocs électriques, sont rappelées en 237.
Pour la mise en œuvre des canalisations, se reporter aux tableaux 52D et 52E. |
| |
Classes
de protection du matériel selon CEI 536 |
|
|
0I
I II III |
|
|
BC1 |
Aucune :
Personnes se trouvant dans des emplacements non conducteurs |
A
Y A A |
Locaux (ou
emplacements) non conducteurs
Emplacements pratiquement inexistants et non considérés en
pratique. |
|
BC2 |
Rare :
Personnes ne se trouvant pas dans les conditions habituelles en contact avec des
éléments conducteurs ou ne se tenant pas sur des surfaces conductrices |
A
A A A |
Emplacements rares |
|
BC3 |
Fréquente :
Personnes se trouvant fréquemment en contact avec des éléments conducteurs ou se tenant
sur des surfaces conductrices |
X
A A A |
Locaux présentant de
nombreux ou d'importants éléments conducteurs
Locaux courants |
|
BC4 |
Permanente :
Personnes se trouvant en contact permanent avec des parois métalliques et pour lesquelles
les possibilités d'interrompre les contacts sont limitées |
En
préparation
partie 7-706 |
Enceintes métalliques telles que
chaudières, cuves
Emplacements où la liberté de mouvement est restreinte, par
exemple vides sanitaires, fosses. |
|
| |
A matériel autorisé |
X
matériel interdit |
|
|
Y autorisé
lors d'utilisation avec classe de protection 0 |
BD |
5.1.2.2.4.9 / 512.2.19
Conditions d'évacuation en cas de danger |
BD1 |
Normales:
Densité d'occupation faible, conditions d'évacuation faciles |
Normal1) |
Bâtiments à usage
d'habitation de hauteur normale ou faible
Les conditions BD1 ne nécessitent, ni une conception particulière
de l'installation, ni un choix spécifique des matériels. |
BD2 |
Difficiles :
Densité d'occupation faible, conditions d'évacuation difficiles |
Matériels
constitués de matériaux retardant la propagation de la flamme et le développement des
fumées et des gaz toxiques.
Exigences spéciales en
préparation. |
Immeubles de grande hauteur |
Les conditions BD2, BD3 et BD4 qui nécessitent un choix de matériels
spécifiques et une conception et une mise en œuvre particulières des installations
se rencontrent principalement dans les Etablissements Recevant du Public (ERP) et les
Immeubles de Grande Hauteur (IGH) (*).
Le règlement de sécurité des
ERP et celui des IGH, rédigés par le Ministère de l'Intérieur contiennent les
dispositions à respecter.
Peuvent être concernés également certains immeubles d'habitation faisant l'objet de
l'arrêté du 31 janvier 1986 du Ministère chargé de la construction.
(*)Selon l'article R.122.2 du Code de la construction et de l'habitation, constitue un
immeuble de grande hauteur, tout corps de bâtiment dont le plancher bas du dernier niveau
est situé, par rapport au niveau du sol le plus haut utilisable pour les engins des
services publics de secours et de lutte contre l'incendie:
- à plus de 50 mètres pour les immeubles à usage d'habitation ;
- à plus de 28 mètres pour les autres immeubles.
C12-201 et C 12-061 |
BD3 |
Encombrées :
Densité d'occupation importante, conditions d'évacuation faciles |
Matériels
constitués de matériaux retardant la propagation de la flamme et le développement des
fumées et des gaz toxiques.
Exigences spéciales en
préparation. |
Locaux recevant du public (théâtres,
cinémas, grands magasins, etc.) |
BD4 |
Difficiles et encombrées :
Densité d'occupation importante, conditions d'évacuation difficiles |
Matériels
constitués de matériaux retardant la propagation de la flamme et le développement des
fumées et des gaz toxiques.
Exigences spéciales en
préparation. |
Immeubles de grande hauteur recevant du
public (hôtels, hôpitaux, etc.) |
BE |
5.1.2.2.4.10 / 512.2.20 Nature
des matières traitées ou entreposées |
BE1 |
Risques négligeables |
Normal1) |
|
|
BE2 |
Risques d'incendie :
Traitement, fabrication ou stockage de matières inflammables, y compris la présence de
poussière |
Matériels
constitués de matériaux retardant la propagation de la flamme. Disposition et exécution
telles qu'une élévation significative de température ou une étincelle à l'intérieur
des matériels électriques ne puisse provoquer un incendie.
Pour le choix du matériel voir 422.1 |
grange, menuiserie, fabriques de papier, bloc scène
Certains textes réglementaires signalent, de façon non
exhaustive, des locaux ou emplacements à risques d'incendie, locaux ou emplacements ne
correspondant pas toujours à la définition de la classe d'influence BE2.
C'est le cas du règlement de sécurité dans les établissements recevant du public,
émanant du Ministère de l'intérieur, et de la réglementation du Ministère du Travail
relative à la prévention des incendies. |
NIBT 4.2, 4.8,5.1 |
BE3 |
Risques d'explosion :
Traitement ou stockage de matières explosives ou ayant un point d'éclair bas, y compris
la présence de poussières explosives |
Suivant
exigence de CEI/TC 31 «Matériel électrique pour atmosphères explosives»
(voir CEI 60079)
La Directive 1999/92/CE du 16/12/99 définit les zones et les
catégories de matériels à utiliser selon ces zones. Le Décret 96.1010 du 19/11/96
définit les spécifications auxquelles doivent satisfaire les différentes catégories. |
raffineries, dépôts d'hydrocarbures, silos et des industrie |
NIBT 7 |
BE4 |
Risques
de contamination :
Présence d'aliments, produits pharmaceutiques et analogues sans protection |
Dispositions
appropriées telles que:
- protection empêchant la chute de bris de lampes ou d'autres parties
fragiles
- écrans contre les radiations nuisibles telles
que rayonnements ultraviolet ou infrarouge
Le risque dû au bris n'est à prendre en compte qu'à partir
des conditions AG2.
|
Industries
alimentaires, cuisine. Certaines précautions peuvent être
nécessaires pour éviter qu'en cas de défaut, les produits traités ne soient
contaminés par les matériels électriques, par exemple bris de lampes |
|
C |
Construction des
bâtiments |
CA |
5.1.2.2 / 512.2.21 Matériaux de
construction
Pour la mise en œuvre des canalisations, se reporter aux
tableaux 52D et 52E. |
CA1 |
Incombustible |
Normal1) |
|
|
CA2 |
Combustible :
Bâtiments construits principalement en matériaux combustibles |
En
préparation
La protection est assurée dans les conditions indiquées en 422.4.
Seuls les câbles classés C1 ou C2 sont mis en œuvre.
Seuls les conduits, les goulottes, les chemins de câbles non-propagateurs de la flamme
sont mis en œuvre. |
Bâtiments en bois |
NIBT 4.2 |
CB |
5.1.2.2 / 512.2.22 Structure des
bâtiments
Pour la mise en œuvre des canalisations, se reporter aux
tableaux 52D et 52E. |
CB1 |
Risques négligeables |
Normal 1) |
|
|
CB2 |
Propagation du feu :
Bâtiments dont la forme et les dimensions facilitent la propagation d'incendie (par
exemple, effet de cheminée) |
Matériels
constitués de matériaux retardant la propagation d'un incendie, y compris un incendie
non provoqué par une installation électrique. Barrières coupe-feu.
Remarque
Des détecteurs incendies peuvent être prévus.
Se reporter aux textes réglementaires relatifs à la
sécurité incendie.
Dans les conditions CB2, la protection est assurée comme indiqué en 422.4. |
Immeubles de grande hauteur. Systèmes de
ventilation forcée |
C12-201 et C12-061
C15-100 527.2 NIBT 4.2, 5.2 |
CB3 |
Mouvements :
Risques dus à des mouvements de structure (par exemple, déplacements entre parties
différentes d'un bâtiment ou du bâtiment et du sol, tassement des terrains et des
fondations des bâtiments) |
Joint
de dilatation ou d'expansion aux canalisations électriques
Des joints de dilatation ou d'expansion doivent être prévus
aux endroits du bâtiment où des déformations sont possibles. |
Bâtiments de grande longueur ou construits
sur des terrains non stabilisés |
Joints de dilatation
et d'expansion, NIBT 5.2 |
CB4 |
Flexibles ou instables :
Constructions fragiles ou pouvant être soumises à des mouvements (tels que des
oscillations) |
En
préparation
Il est fait usage de câbles souples ou de conducteurs
souples posés dans des conduits souples (CSA). |
Tentes, structures
gonflables, faux plafonds. Cloisons démontables. Installations autoporteuses
Chapiteaux, structures gonflables. |
Canalisations
flexibles,NIBT 5.2 |
en bleu les spécificité françaises
en rouge les spécificités suisses
