Installation d'un télérelais avec les pilotes qui sortent du tableau

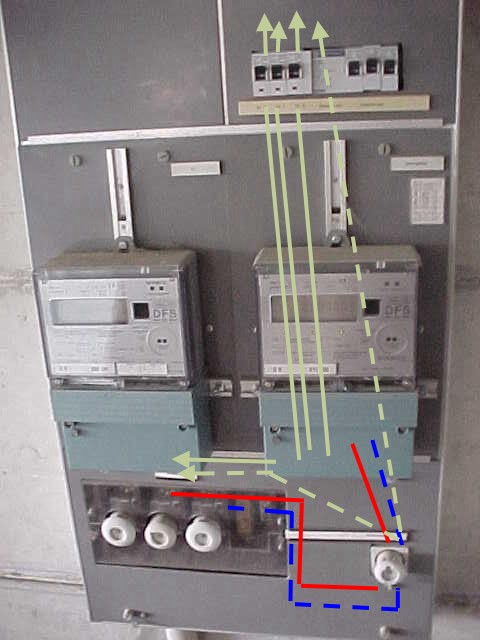

Les fils pilotes qui sortent du tableau sont à protéger par un disjoncteur 4A. note : si les pilotes ne sortent pas du tableau, il n'est pas indispensable de les protéger pas des disjoncteurs 4A   ces fils sont de couleur grise avec numéros sur toute la longueur. Il faut placer sur l'élement du télérelais une plaquette indicatrice des correspondances numéros - fonctions par exemple: 1 : DT 2: CE   Le neutre du télérelais ne fait pas partie des pilotes et doit être donc de couleur bleu. L'alimentation du coupe-surintensité( 16A plombable) du télérelais doit être prise avant compteur
