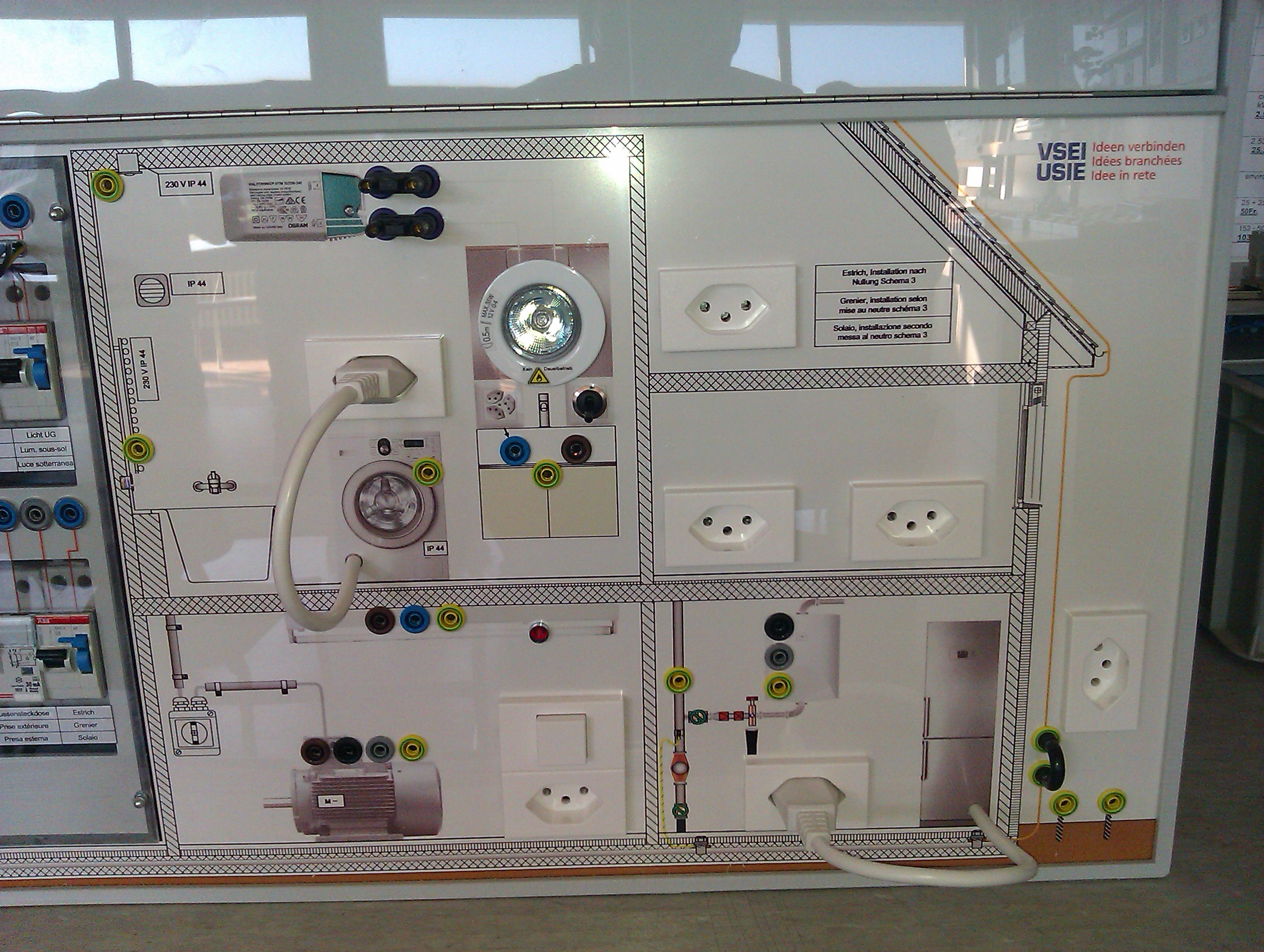

Exemple du tableau sur lequel
il faut faire des mesures :
ce qu'il faut pouvoir
déterminer par mesure comme défaut ou comme
conformité :
- une interruption de la liaison
équipotentielle ( p.e. coffret, cave)
- une résistance du PE trop élevée
- une interruption du PE (p.e. prise)
- une mise sous tension d'un PE (p.e.
prise, radiateur, luminaire)
- un PE avec une trop grande résistance
sur un appareil (p.e. moteur) ou carcasse
sous tension ou encore pE interrompu
- inversion L-PE (p.e. dans un prise)
- Mise HS des protection contre les
surtensions (SPD)
- Une résistance d'isolement basse ou
avec une capacité entre N et PE ( p.e.
appareil, prise, lampe), câble
- Une résistance d'isolement basse ou
avec une capacité entre L et PE (note les valeur des défaut d'isolement
varie de quelques kilos à 1 mégaohms .
attention à l'intrprétation en cas de
périodique)
- DDR avec neutre inversé
- DDR avec liaison L-PE, ou N-PE
- Mesure de courant de fuites avec neutre
croisés
- Mesure de courant de fuites liaison N-PE
- connaître le "cône de tension"
- mesurer la résistance de terre
- sonde de mesure coupée ou électrode
complémentaire
- parafoudre coupé quelque part
- Inversion de L-N dans une prise
- impédance de boucle vairant de
quelques ohms à quelques dizaines d'ohms)
|
