TIT EN 3221.12

genre	isolant rigide, pour cintrage à froid, longueurs de 3 m, en CPV gris clair RAL 7035
caract.	normalement résistant aux sollic. mécaniques et influences thermiques, particulièrement résistant à la corrosion, non-conducteur, difficilement combustible (fr),
ASE	CI
Tmin	- 5 [°C]
T max	+ 60 [°C]
pose	AP + UP
humide	oui
mouillé	oui
corrosion	oui
incendie	oui
explosion	oui
EM - no	KIR 16 M ou 125 101 109

TIT EN 3342.12

genre	sans halogène rigide, en matière synthètique, auto-extinguible, résistant à la plupart des acides et des solvants,pour cintrage à froid, longueurs de 3 m en CPV gris clair RAL 7035
Tmin	- 25 [°C]
T max	+ 90 [°C]
pose	AP + UP
humide	oui
mouillé	oui
corrosion	oui
incendie	oui
explosion	oui
EM - no	KIR 16 HF M ou 125 076 109

ALU / ALI EN 4456.11

genre	aluminium rigide, aluminium sans manchon, longueurs de 3 m
caractéristique	particulièrement résistant aux sollic. mécaniques et aux influences thermiques, normalement résistant à la corrosion, conducteur, incombustible
ASE	MT
Tmin	- 45 [°C]
T max	+ 250 [°C]
pose	AP
humide	oui
mouillé	oui
corrosion	non
incendie	oui
explosion	oui
EM - no	ALU 16 M ou 125 061 199

TA EN 5552.11

genre	acier rigide, filets extérieurs aux deux extrémités, manchon fileté à une extrémité, longueurs de 3 m, laqué noire
caractéristique	particulièrement résistant aux sollic. mécaniques et aux influences thermiques, normalement résistant à la corrosion, conducteur, incombustible
ASE	MT
Tmin	- 45 [°C]
T max	+ 90 [°C]
pose	AP + UP
humide	non
mouillé	non
corrosion	non
incendie	oui
explosion	oui
EM - no	ER 16 M ou 125 041 100

TAZ EN 5556.11

genre	acier zingué
caractéristique	propriétés identiques à TA, cependant particulièrement résistant à la corrosion
ASE
Tmin	- 20 [°C]
T max	+ 60 [°C]
pose	AP + UP
humide	oui
mouillé	oui
corrosion	non
incendie	oui
explosion	oui
EM - no	ERZ 11 ou 125 050 299

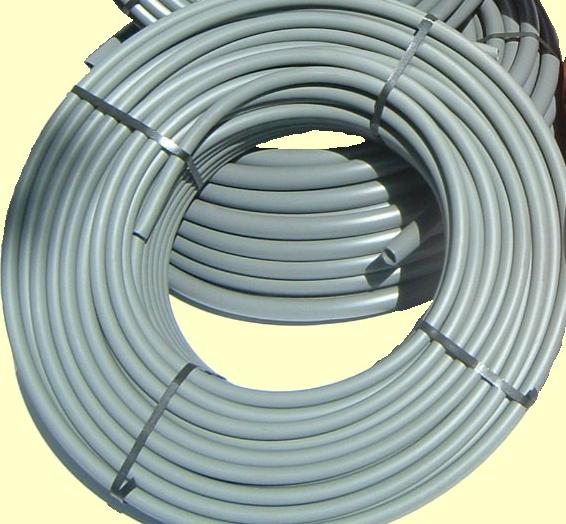

THFW EN 3331.32

genre	plastique flexibleen polyéthylène, gris, difficilement inflammable, insensible à l'humidité,résistant à la corrosion, en torches
caractéristique	élastique, normalement résistant aux sollic. mécaniques et aux influences thermiques, particulièrement résistant à la corrosion, non-conducteur, combustible, sans halogène
ASE	ECI
Tmin	- 15 [°C]
T max	+ 60 [°C]
pose	AP + UP
humide	oui
mouillé	oui
corrosion	oui
incendie	oui
explosion	oui
EM - no	KRFW 16 M ou 125 321 109

THF EN 3331.32

genre	plastique flexible, en polyéthylène, orange, combustible, insensible à l'humidité, résistant à la corrosion, en torches
caractéristique	élastique, normalement résistant aux sollic. mécaniques et aux influences thermiques, particulièrement résistant à la corrosion, non-conducteur, combustible, sans halogène
ASE	ECI
Tmin	- 15 [°C]
T max	+ 60 [°C]
pose	UP
humide	oui
mouillé	oui
corrosion	oui
incendie	non
explosion	non
EM - no	KRF 16 M ou 125 301 107

THD EN 4331.12

genre	rigide, en CPV gris RAL 7037,difficilement inflammable, insensible à l'humidité, résistant à la corrosion, sans filetage, sans manchons, longueurs de 3 m
caractéristique	normalement résistant aux sollic. mécaniques et influences thermiques, particulièrement résistant à la corrosion, non-conducteur, difficilement combustible (fr),
ASE	CI / CTI
Tmin	- 15 [°C]
T max	+ 60 [°C]
pose	AP + UP
humide	oui
mouillé	oui
corrosion	oui
incendie	oui
explosion	oui
EM - no	KRH 20 M ou 125 091 209

Agrofix EN 3331.32

genre	synthétique (semblable à Agrofix) revêtement en CPV, 750N, gris clair RAL 7035, difficilement inflammable,ployable, rainuré, étanche à l'eau IP 67, en torches
caract.	normalement résistant aux sollic. mécaniques et influences thermiques, particulièrement résistant à la corrosion, non-conducteur, difficilement combustible (fr),
ASE	ECI
Tmin	- 25 [°C]
T max	+ 60 [°C]
pose	AP + UP
humide	oui
mouillé	oui
corrosion	oui
incendie	oui
explosion	oui
EM - no	KRGK 20 M ou 125 272 209

ICTA EN 3422

genre	polyoléfines 750N, noir-gris, Isolant, Cintrable Transversalement élastique, AnneléIP 44, en torches
caract.	normalement résistant aux sollic. mécaniques et influences thermiques, particulièrement résistant à la corrosion, non-conducteur, difficilement combustible (fr),
ASE	ECI
Tmin	- 5 [°C]
T max	+ 60 [°C]
pose	AP + UP
humide	oui
mouillé	oui
corrosion	oui
incendie	oui
explosion	oui
OLTEC	13021140

ICA EN 3321

genre	PVC 750N, noir-gris, Isolant, Cintrable Transversalement élastique, AnneléIP 44, en torches
caract.	normalement résistant aux sollic. mécaniques et influences thermiques, non-conducteur, difficilement combustible (fr),
Tmin	- 5 [°C]
T max	+ 60 [°C] (durant 4 heures)
pose	AP + UP (sauf planché)
courant	15041540

IRL EN 3321

genre	PVC 750N, gris-blanc, Isolant, Cintrable avec ressort Transversalement élastique, AnneléIP 44, en torches
caract.	normalement résistant aux sollic. mécaniques et influences thermiques, non-conducteur, difficilement combustible (fr),
Tmin	- 5 [°C]
T max	+ 60 [°C] (durant 4 heures)
pose	AP + UP (sauf planché)
courant	16041508

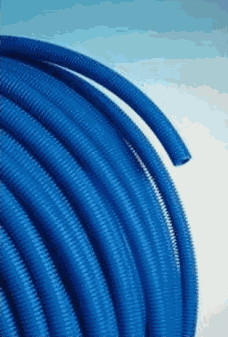

ICTAAM EN 3422

genre	Bleu, utilisation principale en montage encastré
caract.	insensible à l'himidité, résistant à la corrosion, bonne résistance mécanique,
Tmin	- 25 [°C]
T max	+ 90 [°C]
pose	AP + UP (sauf planché)
courant

dimensions :

diamètre des tubes

actuelles M	anciennes
16	9
20	11
25	16
32	21/23
40	29
50	36
63	48

note : le diamètre actuel correspond aux valeurs normalisée des coupe-surintensité

caractériques EN 50086

chiffre	désignation	1	basse 2	moyenne 3	élevée 4	très élevée 5	6	7
1er	résistance à la pression			750 N	1250 N	4000 N
2ème	résistance au choc			2 J	6 J	5 J
3ème	T. utilisation min		-5 °C	-15 °C	-25 °C	-45 °C
4ème	T utilisation max	60 °C	90 °C	105 °C	120°C	150 °C	250 °C	400 °C
5ème	flexibilité
6ème	propriétés électriques

minimum 4 chiffres

code des appelation :

I = Isolant

M = Métrique

C = Composite

R = Rigide

C = Cintrable

CT = Cintrable Transversalement élastique

S = Souple

L = Lisse

A = Annelé

exemple ICTA 3422 :

Isolant, Cintrable Transversalement élastique, Annelé
résistance à la traction 750 N, résistamce au choc 6 J, température d'utilisation de -5 °C à 60 °C
