Les prises de courants (conjoncteurs)

les articles de références sont ceux de la NIBT 2000  ( le contenu est celui de la 2005)


définitions :

soit : partie fixe d'un dispositif conjoncteur   (raccordée sur l'alimentation) - prise femelle
soit :
extrémités d'une canalisation mobile (prise et fiche)

protection choix et mise en œuvre contrôles installations. spéciales

Directives des exploitants d'installations électriques (selon 1.3.2.1)

Ils sont en droit d'imposer la pose de prises avec collerette de protection

Prot. contre les contacts indirect

(selon 4.1.3.1.2.2.2)
En cas de liaison équipotentielle supplémentaire, les conducteurs de protection des prises de courant doit y être relié.  (HELP)

(selon 4.1.3.1.3.3)
Une tension de défaut de plus de 50 V ne doit pas pouvoir se maintenir plus de 0,4 s pour un circuit 230V lorsqu'il y a une prise en aval du coupe-surintensité.

Enveloppes (selon 4.1.3.2.2.9)
En cas d'appareils surisolé ( classe de protection II), la canalisation doit être raccordée directement à l'appareil à l'une des extrémités et de l'autre elle doit être équipée d'une fiche vulcanisée ( fiche type 11 ou Euro-fiche)

(selon 4.1.3.2.2.9 HELP)
en cas de réparation, on peut exceptionnellement installer une fiche T12 sans en couper le contact de protection qui reste inutilisé.

transformateur de séparation (selon 4.1.3.5.1.5)
Lorsqu'un appareil ne doit être utilisé qu'avec un transformateur de séparation, son cordon doit être muni d'une fiche ce pouvant être utilisée que pour des prises spéciales placées au secondaire du transformateur de séparation.

Alimentation de plusieurs appareils au secondaire d'un transformateur de protection (selon 4.1.3.5.3.3). Dans une salle de bain il est interdit de raccorder plusieurs appareils au secondaire d'un transformateur de séparation ( selon 7.01)
Le contact de protection de toutes les prises doit être relié au conducteur d'équipotentialité (selon 4.1.3.5.3.2)

En TBT selon (4.1.4.1.3.3)
Les prises de courant pour des circuits TBTS et TBTP doivent satisfaire aux exigences suivantes:

commande fonctionnelle: (selon 4.6.5.1.4)
Lorsqu'un interrupteur est demandé, ce dernier  peut être remplacé par une prise (seulement jusqu'à 16 [A] 400 [V])

(selon 4.6.5.2.2 + HELP)
On ne peut pas utiliser des prises "normales" pour l'alimentation de récepteur dont la commande est un circuit indépendant.

Prot.  contre les chocs électriques

(selon 4.7.2.2.4)
Dans les locaux humides, mouillés, ou présentant des dangers de corrosion, les ateliers et autres lieux de travail dont le sol est conducteur, les salle de bain, de douche, aux bords d'une piscine ou en plein air :  on ne peut pas installer de prises T12.

(selon 4.7.2.2.4
sauf dans une cuisine familiale

et sauf si : (selon 4.7.2.2.5)
    1.    si la prises T12   est protégée  par un DDR  10 mA au maximum ou
    2.    si la prises T12   est protégée par un transformateur de séparation d'une puissance maximum de 30 VA.

(selon 4.7.2.3.1)

    Les DDR  doivent être installer : (HELP):
    1.    dans les salles de bain ou de douche, pour les prises ( IDn: 30 mA) uniquement en volume 3 ou hors de distance de saisie)
    2.    dans les locaux humides et mouillés, pour les prises  jusqu'à  32 A inclus ( IDn 30 mA)
    3.    dans les locaux avec dangers de corrosion : pour les prises  jusqu'à  32 A inclus ( IDn 30 mA) et pour le reste des installations IDn 300 mA
    4.    Pour l'emploi de récepteurs transportable (ou de prise) en plein air  jusqu'à 32A (IDnde 30 mA)  ( 10 mA si Type 12)
     5.    Pour l'emploi  sur les chantiers et les places de fêtes -> 32 A (IDnde 30 mA)
    6.     Sur les prises posées sur des candélabres d'éclairage public si la hauteur est de moins de 2,5m ou si l'objet raccordé est à moins de 2,5 m (IDnde 30 mA) (info 2058)

TBTF

(selon 4.7.2.4.4.1)    Les prises et fiches pour des circuits TBTF ne doivent en aucun cas pouvoir être croisée avec celle d'un autre système

Prot contre les surintensités

(selon 4.7.3.1.1.2)    On doit toujours protéger une canalisation comportant une prise contre les surcharges quelque soit la longueur.

Dispense de protection contre les surcharges

(selon 4.7.3.1.2 .1)    impossible encas d'installation comportant une prise.


 Dans emplacements combustible

(selon 4.8.2.3.2)  - concerne également les parois creuses :
     les prises (ou autre matériels) posée dans des parois creuses combustibles ou contenant des éléments combustible doivent être enveloppés de matériau incombustible et calorifuge.
(selon 4.8.2.3.3)    Les prises de courant et les interrupteurs ne doivent pas être fixés au moyen de griffes.

Champ tournant et autres principes

(selon 5.1.1.2.5)  Les prises triphasées doivent conserver le cycle normal des phases:
    1.    tourne dans le sens des aiguilles d'une montre, pour les  prises  rondes ou carrées
    2.    en direction du contact de protection, pour prises  rectangulaires.

(selon 5.1.1.2.6)    L'ordre des phases doit également être respecté lors du montage de cordon.

(selon 5.1.1.2.7)    Des prises doivent être utilisées pour le raccordement des appareils transportables

(selon 5.1.1.2.8)   Pour les récepteurs mobiles on peut utiliser soit des prises, soit des boîtes de raccordement ou  des contacts glissants)

(selon 5.1.1.1.2)

    Les prises ont pour but de faciliter la maintenance et l'échange d'appareils (par d'outils). Elles doivent être choisie en fonction du courant nominal et de la tension d'alimentation

Tension nominale V

I nominale A

Type

Représentation des prises

Nombre de pôles

50

10

6


2L

50

16

46


2L

32

47

50

16

48


3L

32

49

400

400 (9h)

400 (9h)

400 (9h)

10

33


2LPE

16

66

32

671)


63

68

230 (9h)

16

86


3LPE

32

87

63

881)

400

10

32


3LPE

25

52

40

56


75

60

400

15

30


3LPE

400 (6h)

16

70


3LPE

32

71

63

721)

125

73

500 (7h)

500 (7h)

500 (7h)

500 (7h)

16

80


3LPE

32

81

63

821)

125

83

1) Les prises T 7, 8 et 10 (type ménage)et 30, 32, 33, 53 et 60 (type industriel) ne doivent en principe plus être installée dans des installations neuves- Une exception peut être faite en cas de remplacements ou d'extensions d'installations existantes comportant déjà ce type de prise. Les prises industrielles seront interdites de vente à partir du 1er juillet 2008)


(selon 5.1.1.1.3)    Seuls les modèles ci-dessous peuvent être utilisés:

Pour récepteurs d'énergie 230 [V] (LNPE)

Tension nominale [V]

I nominale [A]

Type

Représentation des prises

250

10

12


10

13


16

23

230/400

10

15


16

25

230 (6h)

16

63


32

64

63

65

125

69

Pour récepteurs d'énergie 400 V (3LNPE)

Tension nominale V

Inominale A

Type

Représentation des prises

230/400

10

15


16

25

400

15

34


16

75


25

53


32

76


40

57


63

77


75

61


125

78


Remarques
Les prises T 7, 8, 9  et 10 (type ménage)et 34, 53, 57, 53 61 (type industriel) ne doivent en principe plus être installée dans des installations neuves- Une exception peut être faite en cas de remplacements ou d'extensions d'installations existantes comportant déjà ce type de prise.

Condition de service

(selon 5.1.2.1.2
     1.    Le courant nominal est déterminant pour le choix du matériel, mais doivent supporter des courant supérieur en cas d'anomalies durant le temps nécessaire aux organes de protection pour fonctionner
    2.    les prises 10 A (T12, T13, T15) dans l'industrie ( période de contrôle < 20ans) en montage fixe ne doivent pas être directement précédées par des coupe-surintensité  d'une intensité de réglage est supérieure à 16 A
   3.    les prises 10 A (T12, T13, T15) dans l'habitat ( période de contrôle = 20ans) en montage fixe ne doivent pas être directement précédées par des fusibles d'une intensité nominale de plus de 10 A ou de disjoncteurs d'une intensité supérieur à 13 A ( courbe B, C, D) ( voir explication)
    4.    Pour les prises d'une intensité nominale supérieure, la valeur de consigne du soupe-surintensité doit correspondre à celle de la prise.

Accessibilité.

(selon 5.1.3.1.3)    les prises ne doivent pas être en contact avec des matières facilement combustibles.

(selon 5.1.3.1.4)    Dans les salle d'eau (salle de bain ou de douche),les prises ne doivent pas être posée à un endroit accessible par une personne qui se baigne ou se douche. (hors de la distance de saisie ou en volume 3 c'est à dire à plus de 60 cm de bord de la baignoire ou du receveur de douche)

 (selon 5.1.3.1.4) C'est généralement le cas lorsque depuis la baignoire ou de la douche on ne peut pas atteindre la prise. Cette mesure ne peut pas être allégée pour ni pour des prises protégées par des DDR ni par celle protégée par un transformateur de séparation

section minimum

5.2.4.4   La section des conducteurs d'une canalisation mobile doit être adaptée au courant nominal du récepteur raccordé ou de la prise de son cordon.


Tableau  Section minimum des conducteurs cuivre de canalisation mobiles avec isolation PCV ou VPE/EPR à l'air libre, ( à T = 30 [°C])

Inom
[A]
Amin
[mm2]

jusqu'à 6

0,75

jusqu'à 10

1
0,75 si longueur < 2m

jusqu'à 16 1 si longueur < 2m

jusqu'à 20

1,5

jusqu'à 25

2,5

jusqu'à 32

4

jusqu'à 40

6

jusqu'à 63

10

jusqu'à 80

16

Pour des intensité plus importantes, on doit se référer aux dimensionnement des canalisations fixes

(selon 5.2.4.5)   Les cordons avant fiche vulcanisée dont l'intensité nominale est au maximum de 2,5 A peuvent avoir une section de fils d'un minimum de  0,5 mm2 Cu.

connexions

(selon 5.2.6.1.6)

Si la température des bornes est La température Lors de la conception d'une installation ou lors de la vérification à la mise en service, il est parfois constaté trop élevée, il faut prendre des mesure pour éviter que les conducteurs et leur isolation risque d'être détériorés.
Moyens permettant de limiter les températures des bornes

Répartition adéquate des matériels dissipant de la chaleur à l'intérieur des enveloppes.

favoriser la ventilation des armoires ou coffrets ( ventilation forcée)

Surdimensionnement du matériel ( diminution des pertes par effet Joule)

Choix du matériau constitutif des enveloppes des armoires ou coffrets dans lesquels les bornes sont installées.

utiliser des bornes qui ne se desserrent pas

Choisir des isolations de câbles supportant des températures plus élevée:

- EPR ordinaire (caoutchouc éthylène-propylène 60 °C)
- PVC normal (chlorure de polyvinyle) 70 °C
- PVC résistant au feu (chlorure de polyvinyle) 90 °C
- VPE (polyéthylène réticulé) 90 °C
- SIR (caoutchouc silicone) 180 °C
- EVA (éthylène-vinylacetate) 110 °C
- Polyoléfine sans halogène 90 °C

renoncer à la pose de bornes (p.e. ne pas changer de section de conducteur)

dénuder plus les fils et les câbles

(selon 5.2.6.2.3)    Il est permis d'utiliser les bornes d'appareils (de prises) pour faire des dérivations (dans ce cas faire attention à la charge du conducteur neutre). Il est interdit de faire les connections du conducteur neutre de prises monophasés alimentées par un groupe triphasé lorsqu'elle servent au branchement d'appareils générant des harmoniques.

5.2.6.2    Jonctions dans les canalisations fixes

5.2.6.2.2     Une installation est "clair" lorsqu peut facilement ne comprendre la structure sans en posséder les plans.  ce qui est généralement le cas lorsqu'un conduit va à plusieurs prises, plusieurs lampes plusieurs lampes.
          Dans les locaux d'habitation, il est préférable de ne pas faire de dérivation aux lampes.

(selon 5.2.6.2.3)    En schéma TN, les conducteurs de protections ne peuvent être raccordé à des luminaires que s'il n'y a pas d'autre luminaire ou prise ou appareil mis à la terre en aval.

(selon5.2.6.2.3)    Sécurité des jonctions dans les conducteurs neutre et de protection

    1.   En cas de circuit 2LN ou 3LN avec déséquilibré ou avec des récepteurs à courants non-sinusoïdaux le courant dans le conducteur neutre peut être plus important que celui des conducteurs polaires.
    2.   pour assurer la continuité du conducteur PE, on tendra à tirer plusieurs conducteurs de protection. Dans les luminaires facilement démontables, si l'on doit couper le conducteur PE, on le raccordera sur une borne séparée, la mise à la terre du luminaire - si nécessaire - se fera avec un conducteur distinct.

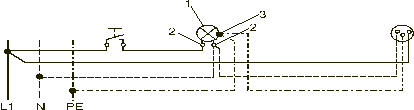

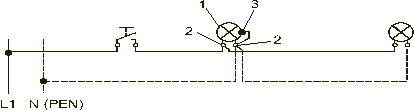

    3.  Lors de l'emploi d'un conducteur PEN (ancien sch3) pour un luminaire, il est interdit de le couper pour le raccorder à un luminaire si doit   alimenter des prises ou des appareils en aval


        admissible
        point de jonction pour conducteur de protection dans le cas de luminaires montés à demeure: admissible


(selon 5.2.6.3.3)   Une canalisation mobile ne peut avoir qu'une seule fiche réseau (à l'autre extrémité : soit récepteur, soit prise mobile)

(selon 5.3.2.2.3)    Disposition du dispositif de protection différentielle (DDR)

    2.    Sur un enrouleur, les prises se raccordent en aval du DDR alors que le cordon de raccordement se place en amont du DDR.

    4.    Les DDR placés en amont de circuit avec prises doivent pouvoir couper des courants continus pulsés (ils portent une inscription spéciales)

dispositifs de sectionnement

(selon 5.3.7.2.8)   Les prises font partie des dispositifs de sectionnement et  doivent être capables de couper chaque pôle du circuit d'alimentation correspondant.

5.3.7.2.3    les prises sont   des points de sectionnement visibles:

dispositifs de coupure

(selon 5.3.7.4.2)    Une prise ne peut pas être utilisée comme dispositif de coupure d'urgence.

selon 6.1.1.1.2.    Protection contre les courts-circuits

Il faut vérifier l'ordre des phases des prises triphasées.

  • prises à section ronde ou carrée : l'ordre des phases est le sens horaire.

  • prise à section rectangulaire : dirigé vers le conducteur PE


Piscine

(selon 7.2.4.6.2)   Généralités (voir 4.6.5.1)
Pas de prises dans les volumes 0 et 1
( sauf piscine familiale si elle est à au moins 1,25 m du bord du volume 0 et à une hauteur minimum de 0,3 m ( à protéger par DDR -IDn 30 mA -   ou alimentées individuellement par des transfo de séparation placé en dehors des volumes 0, 1 ou 2).

Dans le volume 2
       prises admises si protégée par DDR  - IDn 30 mA - ou alimentées individuellement par des transfo de séparation ou alimentée en TBTS

Sauna

(selon 7.3.5.3.2)    Pas de prise dans un local sauna.

établissement agricole

(selon 7.5.4.7.2)     prises admises si protégée par DDR  - IDn 30 mA -  le reste de l'installation protégée par DDR   - IDn 300 mA

Camping

(selon 7.8.3.2.2) Prévoir une prise pour chaque emplacement tente ou véhicule de loisirs, protégée individuellement contre les surintensité et posée à une hauteur comprise entre 0,8 et 1,5 m. du sol.

(selon 7.8.4.7.4)    les prises sont à protéger par un DDR IDn: max. 30 mA (un DDR ne pouvant servir qu'à 3 prises au maximum).

(selon 7.8.5.3.1)  la prise doit être du type 63 (16A)

locaux explosibles

(selon 7.61.3.3 + info 2059) la pose de prises en-dessous de 1m est autorisée dans les garage de villa.

(selon 7.61.4.7.2)    les prises jusqu'à 32A sont à protéger par DDR  IDn 30 mA


Charges admissibles

(selon info 3036) il n'est pas autorisé d'alimenter les prises multiples ( par exemple 3*T12) avec des conducteurs polaires de phases différentes ( par exemple L1 et L2) même s'ils sont issus d'un même coupe-surintensité triphasé.
