Couplage en pont

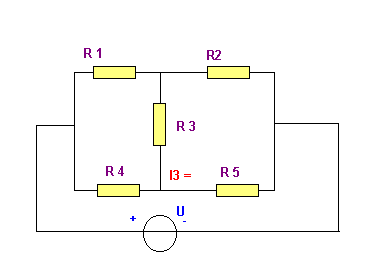

Ce couplage est utilisé par exemple dans des appareils de mesure de résistance. R1 est une résistance variable,  R2 la résistance à mesurer. On règle alors  R1 de telle manière à ce que le courant dans le pont ( R3) soit nul.    à ce moment :     I3 = 0 [A] : R1 /  R4 =   R2 /  R5 ou R1 /  R2 =   R4 /  R5

Si I₃ n'est pas nul :

Dans ce cas on ne peut pas utiliser les couplages séries ou parallèles. Nous avons alors plusieurs méthodes pour résoudre ce problème :

• en faisant une transformation étoile - triangle ( ou   p-T ),
• par Norton
• par Thevenin
• autres (calcul matriciel)

résolution selon Norton et Thevenin : pour le calcul du courant dans le pont ( R₃)

modifiez les valeurs de R₁, R₂, R₃, R₄, R₅ ou de U  et lisez dans les cases dessous les valeurs calculées:
